제품소개

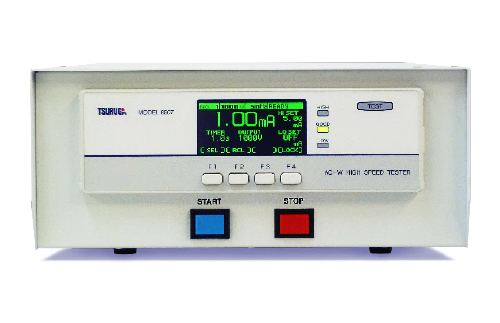

내전압시험기 8507M, 8508M

내전압시험 :
최속 50ms를 실현
누설전류 판정 :
피크 홀드 방식을 채용
표시 :
시인성이 좋은 유기 EL디스플레이


전압인가 시간 2사이클 판정

고속 택트 타임을 실현 내전압시험 최속의 50ms !!


8507-M/8508-M 고속 내전압시험기는 2사이클의 시험 전압 인가로 판정하는 고속 응답형의 내전압시험기로 최속 50ms의 택트 타임을 실현하였습니다. 시험 점수가 많은 다핀커넥터 및 다심하네스의 양산시에 있어서 생산성 UP, 설비 경비 절감에 공헌합니다. 누설전류의 피크 판정 방식, 시험조건 8패턴의 메모리, RS-232C 통신 표준 장비 등 많은 특징을 가진 새로운 모델입니다.

- 내전압시험 최속 50ms를 실현

- 누설전류 판정은 피크 홀드 방식을 채용

- 표시는 시인성이 좋은 유기 EL디스플레이

- 내전압시험의 시험조건 8패턴을 기억

- 인터페이스 RS-232C 표준 장비

- 부하에 의한 시험 전압 변동의 보정 기능 첨부


특징


고속택트타임

전압 인가 시험은 33.3ms (60Hz) 또는 40ms(50Hz)로 최속 50ms의 판정 시간으로 시험을 끝내며 반복 시험이 가능. 당사의 종래 기종에 비해서 약 90ms의 시간 단축을 실현하였습니다.

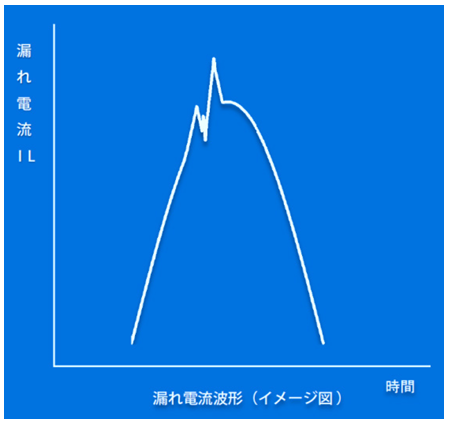

누설전류계측

종래 품위 '편균치 정류 방식'으로는 급준한 변화의 누설전류는 평균화되어 계측할 수 없습니다. 8507-M/8508-M고속 내전압시험기는 '핀홀드방식'의 채용에 의해서 단시간에 급변한 누설전류도 검출합니다.

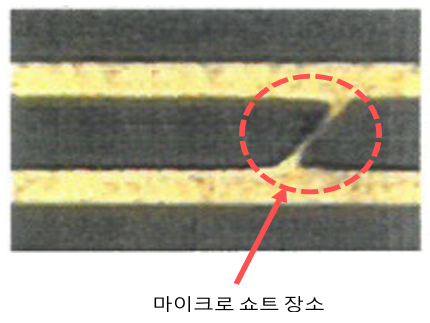

마이크로 쇼트체크 기능 (8508-M)

내전압시험 전에 저전압 (DC1V) 로 시험을 진행하는 것으로 인한 마이크로 쇼트를 검출합니다.

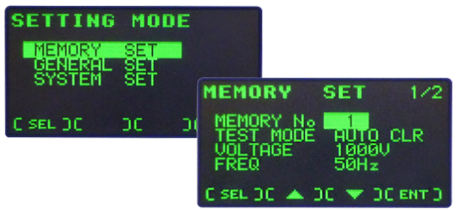

설정치 메모리

8 패턴의 내전압시험의 시험조건을 다시 기억할 수 있습니다. 시험 종료 후 전원을 OFF 하여도 설정치 메모리는 지워지지 않습니다. 기억한 메모리는 전면키 및 REMOTE I/O 또는 RS-232C로 불러내어 선택할 수 있습니다.


표준사양


시험전압

출력전압 : AC0.05 ~ 1.00kV

출력용량 : 10VA(1kV, 10mA)

최대 전류 출력의 연속인가 시간 60초 이내

파형 : 정현파 (뒤틀림률: 5% 이하 무부하 시)

주파수 : 50/60Hz (전원 주파수에 관계없이 전환 가능)

전압변동율 : 10% 이하(무부하→최대부하로)

전압인가방식 : 제로 크로스 스타트, 제로 크로스 엔드

인가전압설정 : 디지털 설정(분해능 0.01kV)

 설 정확도 / 설 정치 ±(1.5%+20V) 무부하 시

전압측정정류방식 : AC0.05 ~ 1.00kV
측정범위 : 10VA (1kV, 10mA)
측정확도 : 최대 전류 출력의 연속인가 시간 60초 이내
전류측정정류방식 : 피크치 표시
측정범위: 0.00 ~ 15.00mA (분해능 0.01mA)
측정확도: ±(2% of rdg +0.05mA)
시험결과판정판정방식 : 피크치 비교
               : 상한 아날로그 &디지털 콤퍼레이터 방식
               : 하한 디지털 콤퍼레이터 방식
                (타임 업 시에 비교)
설정범위 : 상한 0.01 ~ 15.00mA
               : 하한 0.01 ~ 15.00mA/OFF
판전조건 : 상한 설정>누설전류>하한 설정 ··· GOOD
               : 상한 설정≤누설전류 ··· HIGH NG
               : 하한 설정≥누설전류 ··· LOW NG
시험시간 설절범위 : 2사이클 ~ 60초(분해능  1사이클)
설정치메모리 기록내용 :  내전압시험의 시험조건을 기억 (8패턴)
기억유지 : 불휘발성 메모리에 기억


부속품


고속케이블 2m 1개 /  저압케이블 2m  1개 / 어스선 1개 / 전원코드2.5m 1개 / REMOTE I/O플러그 1개 / 취급설명서 1

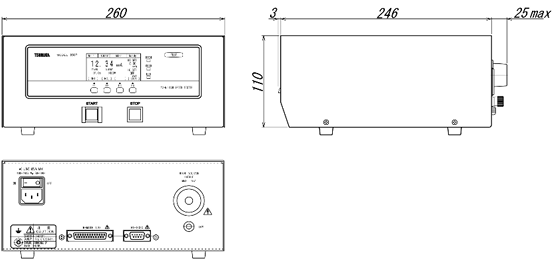

외형도



제어 입출력 신호


입출력신호 (REMOTE/OUT 커넥터)

기능
핀번호
기능
DC24V.0. 1A 제어용 전원114코먼
-
215시험 중 출력
DC24V.0. 1A 제어용 전원316대기 중 출력
시작 신호 입력417내부 에러 출력
멈춤 신호 입력518프로 텍스 동작 중 출력
-
619합격 판정 출력
메모리 선택 입력720불합격 판정 출력
821상한 불합격 판정 출력
922하한 불합격 판정 출력
1023
-
-1124
-
-1225코먼
코먼
13


인터페이스


RS-232C

  • 전송방식 : 조보 동기 전 2종
  • 전송속도 : 9600、19200, 38400,115200bps


인터페이스


  • 공급전원 : AC100V ~ 240V  50/60Hz
  • 사용전압범위 : AC90V ~ 250V
  • 소비전력 : 최대 정격부하 시  : 약 65VA
  •                  무부하시               : 약 17VA
  • 동작온도범위 : 0 ~ 40℃
  • 동작습도범위 : 20 ~ 80% RH(결로 없을 것)
  • 내전압 : 전원 단자-겉 상자 간 AC1350V  1분간
  • 외형치수 : 260(W)×246(D)×110(H) mm (돌기물을 빼고)
  • 질량 : 약 4.5 kg

유틸리티소프트 : 5890 - 17
