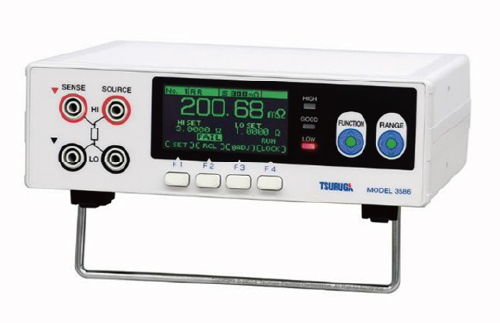

디지털 저항계 3586

3586은 측정주파수1kHz 교류4단자의 디지털 저저항계입니다. 측정레인지는 3mΩ~3kΩ7레인지 0.1μΩ의 고분해능으로 정밀한 측정이 가능 직류전압측정기능도 들어가 있어 전지의 내부저항측정시험의 용도에서는 내부저항측정과 동시에 전지전압을 측정하여 확인하는 것이 가능합니다. 시그널통신 RS-232C와 아날로그 출력은 표준장착되어 다른BCD출력을 넣을 수 있습니다. 뒷면에는 측정단자를 연결 할 수 있습니다.

특징

• 저항측정은 3mΩ~ 3kΩの7레인지, 교류4단자
• 전압측정은 ±5V, ±50V의 2레인지
• 샘플링주기60회/초, 약50ms의 고슥응답
• 전지의 내부저항과 전지전압을 동시에 측정, 표시가 가능
• RS-232C 표준장착
• 아날로그 출력표준장착 (저항, 전압 2출력)
• 측정전류7.4mA이하, 개방단자전압20mV이하의 낮은 전압측정가능

측정범위

● 저항측정

샘플링 SLOW, MEDIUM의 경우

※확도 : 23℃±5℃          45~75%RH의 상태로 규정

※ 샘플링 MEDIUM의 경우는 확도에 3digit(3mΩ時 10digit)을 가산

주1) ± (0.5% of rdg.+40digit)

주2) ±(0.05% of rdg.+4digit)C

샘플링 FAST의 경우

※확도 : 23℃±5℃        45~75%RH의 상태로 규정

주3) ± (0.5% of rdg.+20digit)

주4) ± (0.05% of rdg.+2digit)/°℃

주5) ± (0.5% of rdg.+8digit)

주6) =(0.05% of rdg.+0.8digit)/°C

인터페이스

●  RS-232C ( 기본장착 )

• 전송방식 : 조보동기전2종
• 전송속도 : 115200bps, 57600bps, 38400bps, 19200bps, 9600bps (출하 시 9600bps)
• 데이터길이 : 8bit + 1스탑비트
• 패리티 : 없음, 짝수, 홀수 ( 출하 시 없음 )
• 딜리미터 : CR+LF(0DH+0AH)
• 커넥터 : D-sub9핀(플러그)

●  아날로그출력(기본장착)

• D/A변환방식 출력인피던스 1kΩ이하
• 저항측정 : 표시값 30000(또는3000)digit에 대해서DC3V를출력 ( 확도 ±0.2% F.S.  )

• 전압측정 : 표시값 50000(또는5000)digit에대해서DC2.5V를출력 ( 확도 ±0.3% F.S. )


●  BCD출력(옵션)

• BCD데이터를 TTL레벨이 오픈콜렉터(PNP또는NPN)으로 출력

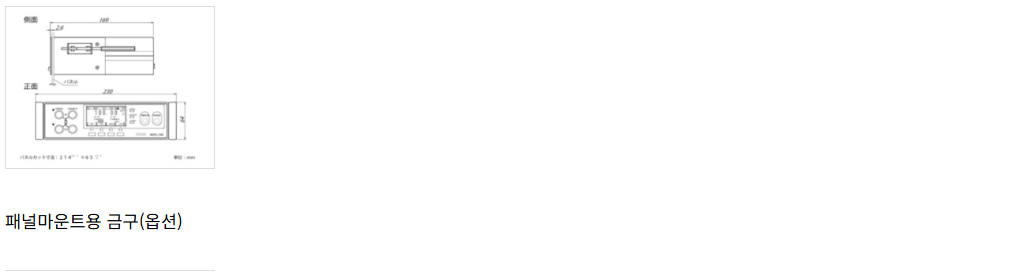

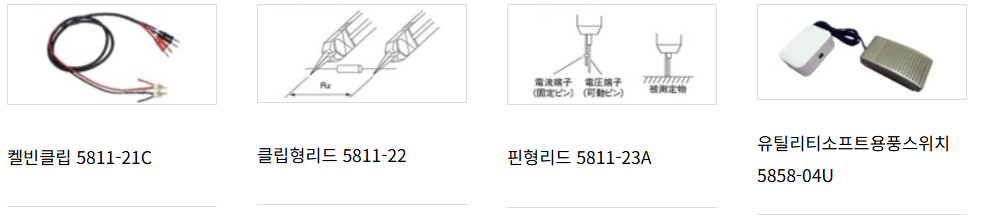

액세서리(별매)
