제품소개
제품번호 (발주코드)
| 3561 | |
| 3561-01 | GP-IB 탑재 |
측정용 리드는 기본 부속품이 아닙니다. 옵션의 리드를 구입하십시오. EXT I / O 용 수 커넥터 (시스템 측)를 서비스 파트로 구비해 두고 있으니 참고 부탁드립니다.

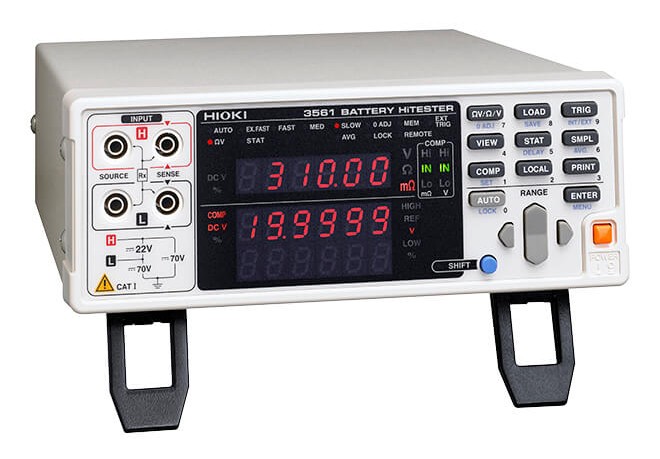

소형 2차 전지 검사 / 고속 배터리 테스터
- 휴대전화, 노트북 PC 등의 소형 2차 전지 생산 라인용
- 내부 저항과 전압 검사 외에도 공정 / 품질 관리를 위한 연산 기능을 추가
- 다채로운 인터페이스로 고속 자동화 라인에 대응
※ 양불판정의 기준값은 배터리의 종류에 따라 사용자 측에서 입력해야 합니다.
| 최대 입력 전압 | DC ± 22 V 대지간 최대 정격 전압 : DC ± 60 V |
| 저항 측정 레인지 | 300 mΩ (최대 표시 310.00 Mω, 분해능 10 μΩ) ~ 3 Ω 레인지 (최대 표시 3.1000 Ω, 분해능 100 μΩ), 2 전환 측정 정확도 : ± 0.5 % rdg. ± 5 dgt. (EX.FAST시는 ± 3 dgt .를 가산, FAST / MEDIUM시는 ± 2 dgt.를 가산) 측정 소스 주파수 : 1 kHz ± 0.2 Hz, 측정 전류 : 10 mA (300 mΩ 레인지), 1 mA (3 Ω 레인지), 개방 단자 전압 : 7 V peak |
| 전압 측정 레인지 | DC 20 V, 최소 분해능 : 0.1 mV 측정 정확도 : ± 0.01 % rdg. ± 3 dgt. (EX.FAST시는 ± 3 dgt.를 가산, FAST / MEDIUM시는 ± 2 dgt.를 가산) |
| 디스플레이 | 저항 [31000], 전압 [199999] 카운트 LED |
| 샘플링 시간 | EX.FAST : 4 ms, FAST : 12 ms, MEDIUM : 35 ms, SLOW : 150 ms ※ 게재값은 최속시, 측정 항목 · 전원 주파수에 따름 |
| 전체 측정 시간 | 응답 시간 + 샘플링 시간 (저항 / 전압 모두 약 3ms의 응답 시간이지만 참고값이며, 피 측정물에 따라 다릅니다.) |
| 콤퍼레이터 | 저항 및 전압을 각각의 콤퍼레이터로 독립 판정 가능, 상하한값 설정 또는 기준값과 % 설정 방식 판정 : Hi / IN / Lo (저항, 전압 각각 독립 판정), AND 판정 (저항 판정 결과와 전압 판정 결과의 AND 연산), 화면 표시, 부저, 외부 I/O에 출력 (오픈 콜렉터, 35 V, 50 mA max.) |
| 인터페이스 | EXT I / O RS-232C 프린터 (RS-232C 경유), GP-IB (3561-01) |
| 전원 | AC100~ 240 V, 60 Hz, 30 VA max. |
| 치수 · 질량 | 215W × 80H × 295D mm, 2.4 kg |
| 부속품 | 사용설명서 × 1 전원 코드 × 1, 접지 어댑터 (국내 100V 용) × 1 |

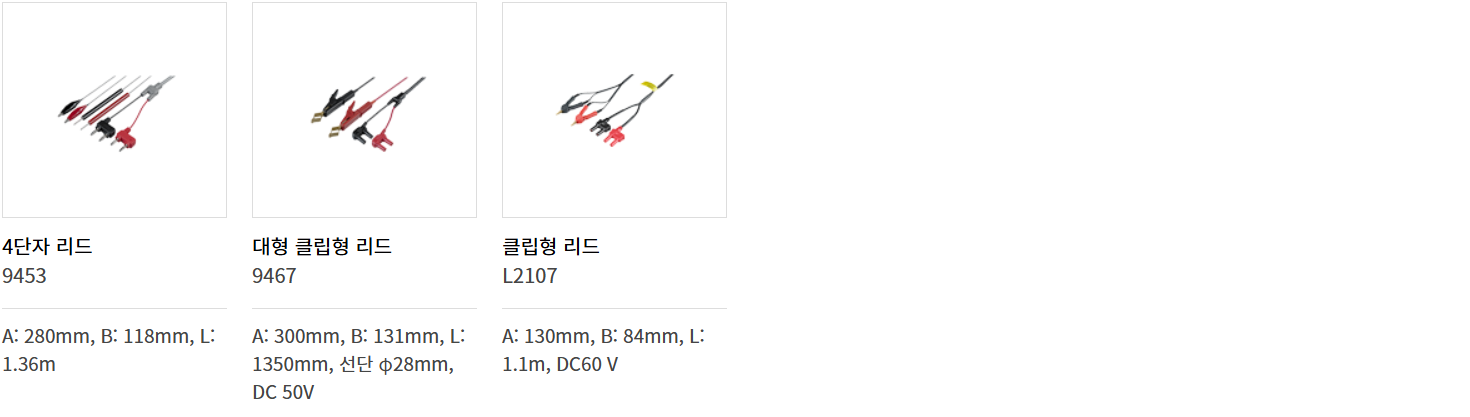

측정용 리드D (60V 이하 배터리측정용, 3561만 해당)
측정용 리드C (60V 이하 배터리측정용)
프로브 길이에 대해
A: 두 갈래~프로브 사이
B: 프로브 길이
L: 전체길이

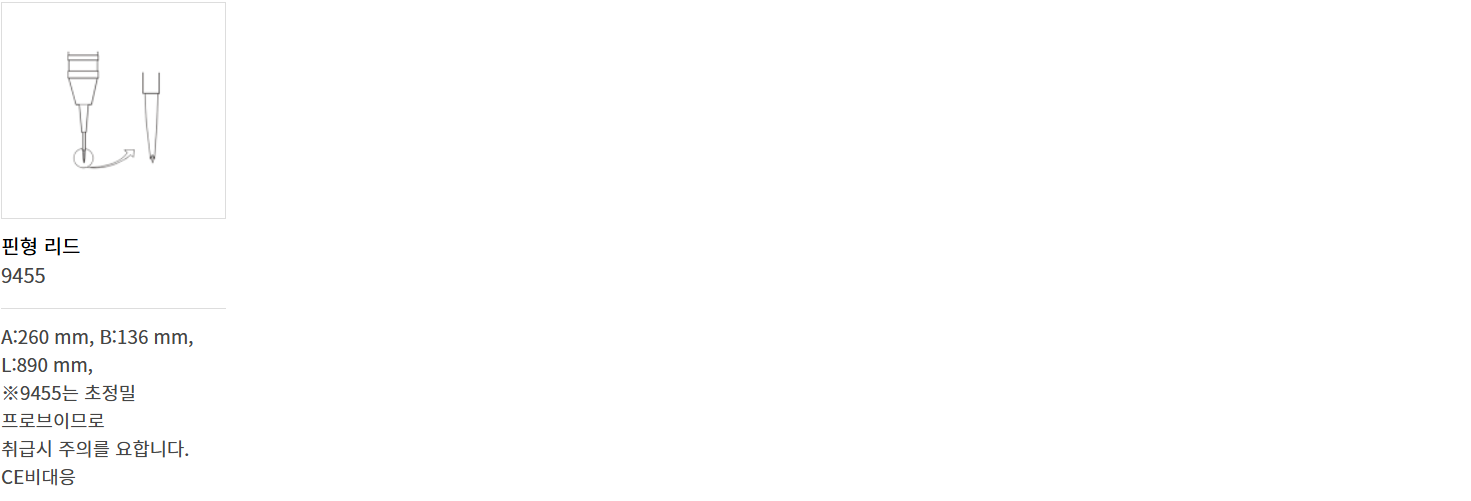

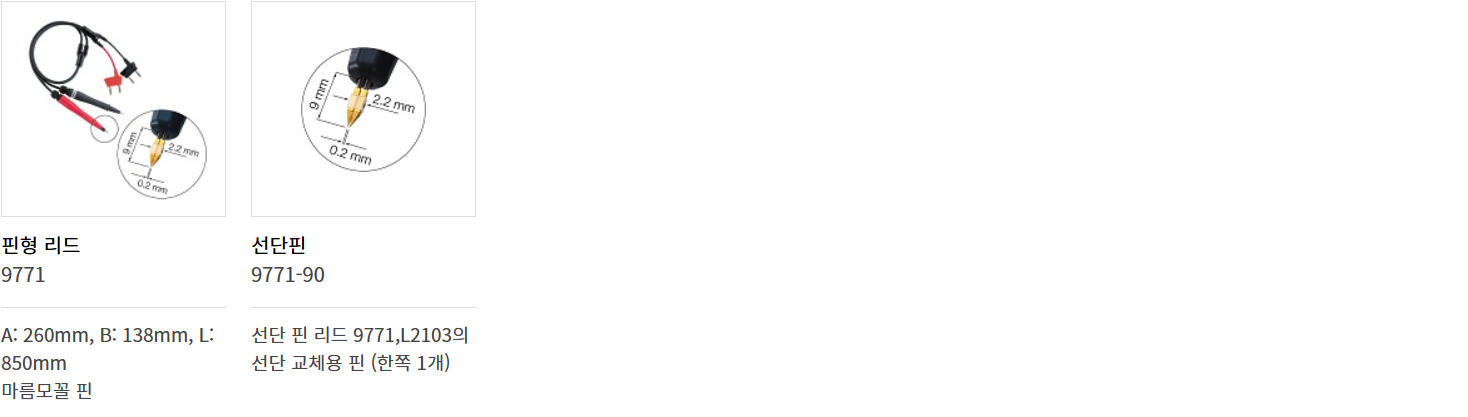

측정용 리드B (60V이하 배터리 측정용, 스루홀이나 미소대상물 측정용, 핀을 0.2mm로 나열한 평행각 뿔핀 타입)
프로브 길이에 대해
A: 두 갈래~프로브 사이
B: 프로브 길이
L: 전체길이

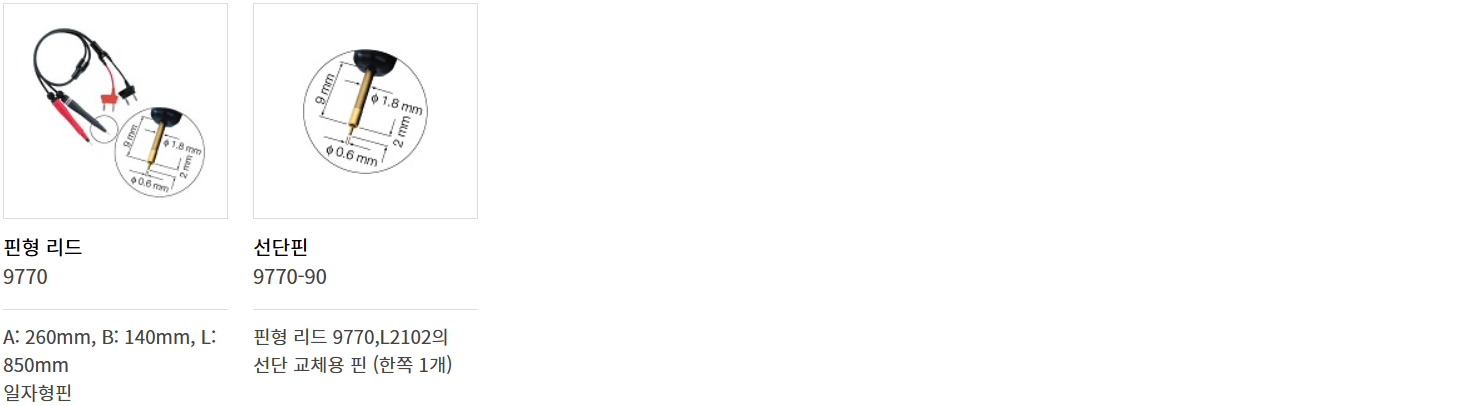

측정용 리드B (60V이하 배터리 측정용, 작은 배터리 측정용, φ 1.8mm １축 타입)
프로브 길이에 대해서
A: 두 갈래~프로브 사이
B: 프로브길이
L:전체길이

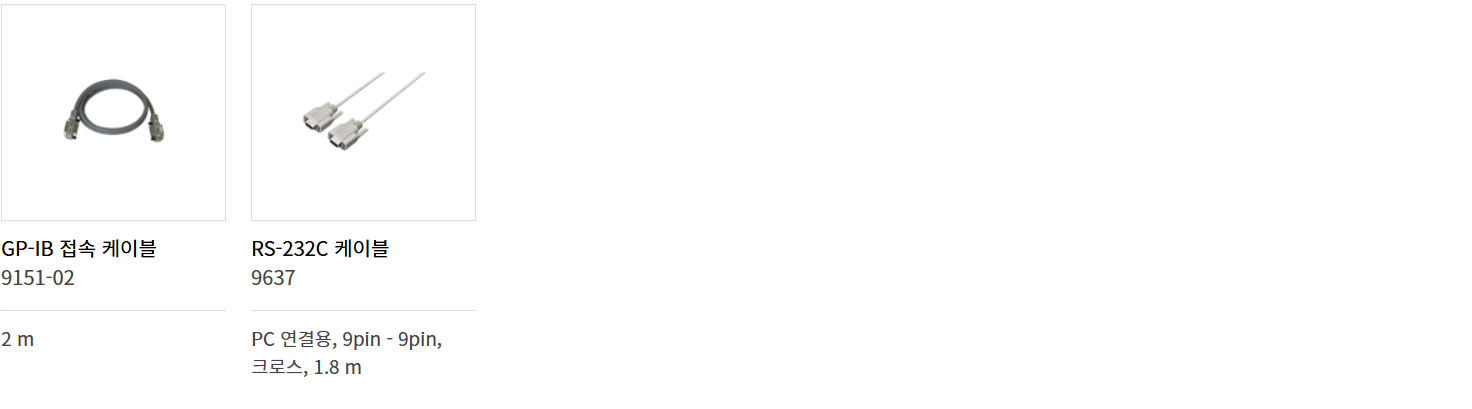

PC 커뮤니케이션
