제품소개
제품번호 (발주코드)
| BT4560-50 |
측정용 프로브는 포함되어 있지 않습니다. 측정 용도에 따라 옵션의 프로브를 구입하십시오.
대용량 배터리 셀의 EIS 측정
- EIS 측정 주파수: 0.01 Hz ~ 1.05 kHz
- 임피던스와 전압, 온도를 동시에 측정
- R&D에 편리한 평가 어플리케이션 소프트웨어
- 서드파티의 등가 회로 해석 소프트웨어와 데이터 호환 가능

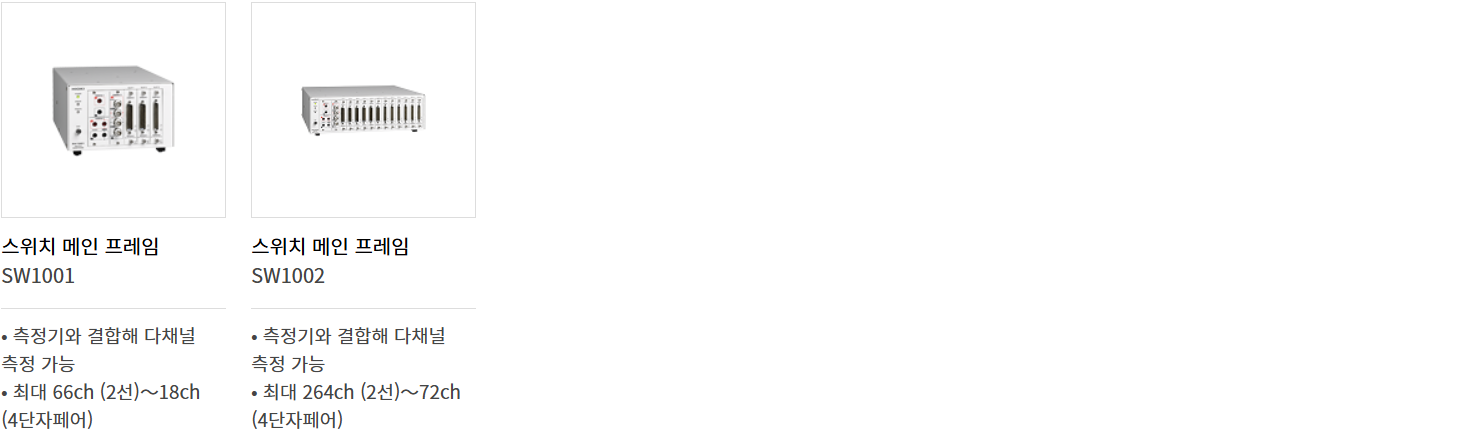

- 생산 라인 대응: LAN 인터페이스와 전용 스캐너
- CSA 인증 취득

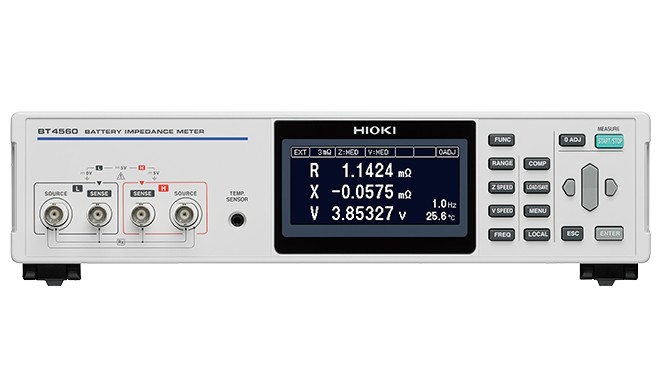

R&D에서 생산 라인까지 사용할 수 있는 신뢰할 수 있는 EIS 측정기
배터리 임피던스 미터 BT4560은 연구개발부터 생산라인까지 빠르고 간편하게 EIS(*1)를 측정할 수 있습니다.
여러 개의 배터리를 효율적으로 측정하는 평가 시스템으로 확장할 수 있어 대용량 배터리의 품질 관리에서 고정밀 측정을 실현합니다.
또한, 새롭게 LAN 인터페이스를 탑재하여 검사 시스템 구축이 용이해져 편의성이 더욱 향상되었습니다.
*1: EIS(Electrochemical Impedance Spectroscopy) 전기화학 임피던스 분광법은 작은 AC 신호를 사용하여 폭넓은 주파수 범위에 걸쳐 배터리의 임피던스를 측정하는 시험입니다. 이를 통해 배터리 내부의 저항이나 반응성 등에 대한 자세한 통찰력을 얻을 수 있어 배터리 거동과 성능을 이해하는 데 있어 연구개발 및 품질 관리에 유용합니다.

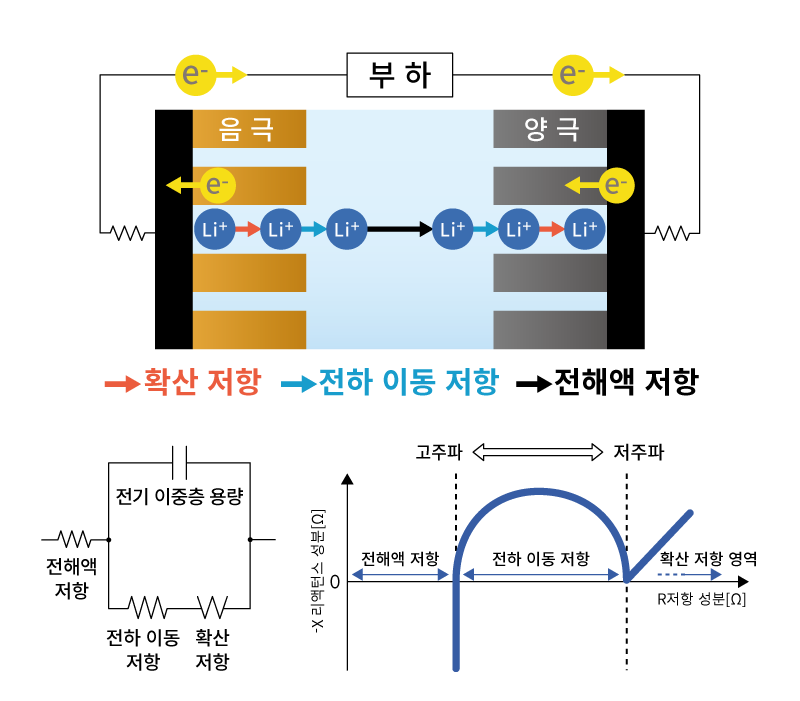

전해액 저항, 전하 이동 저항, 확산 저항을 관리하여 배터리 셀의 품질 향상
・측정 주파수를 0.01 Hz에서 1.05 kHz 사이에서 설정 측정
・저주파의 전하 이동 저항과 확산 저항 측정
・고주파의 전해액 저항과 용접 저항 측정
・나이키스트(Cole-Cole) 플롯을 부속된 어플리케이션 프로그램으로 작성
・등가 회로 해석 소프트웨어를 사용하여 배터리 내부 상태를 상세하게 해석

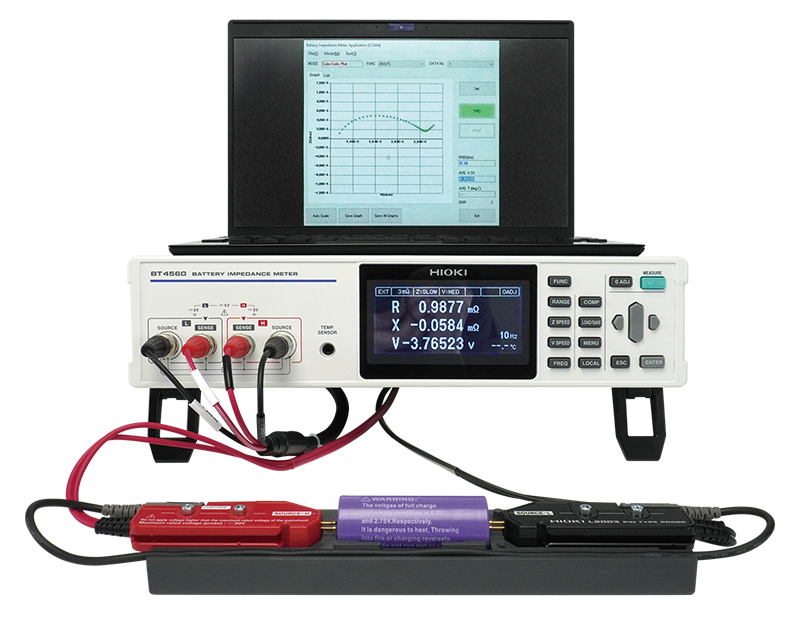

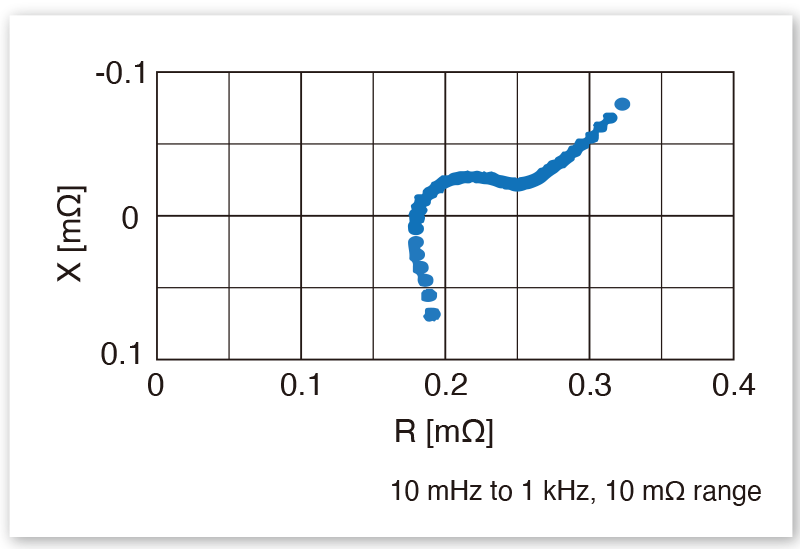

나이키스트(Cole-Cole) 플롯을 즉각적으로 생성
HIOKI의 배터리 임피던스 미터 BT4560을 PC에 연결하면 주파수 스윕을 빠르고 쉽게 수행할 수 있으며, 그 결과를 실시간으로 플롯할 수 있습니다.
1mΩ 이하의 초저 임피던스 측정
대용량 리튬 이온 배터리는 내부 임피던스가 1mΩ 미만입니다.
BT4560은 1mΩ 이하의 초저 임피던스를 높은 안정성과 재현성으로 측정할 수 있도록 설계되었습니다.

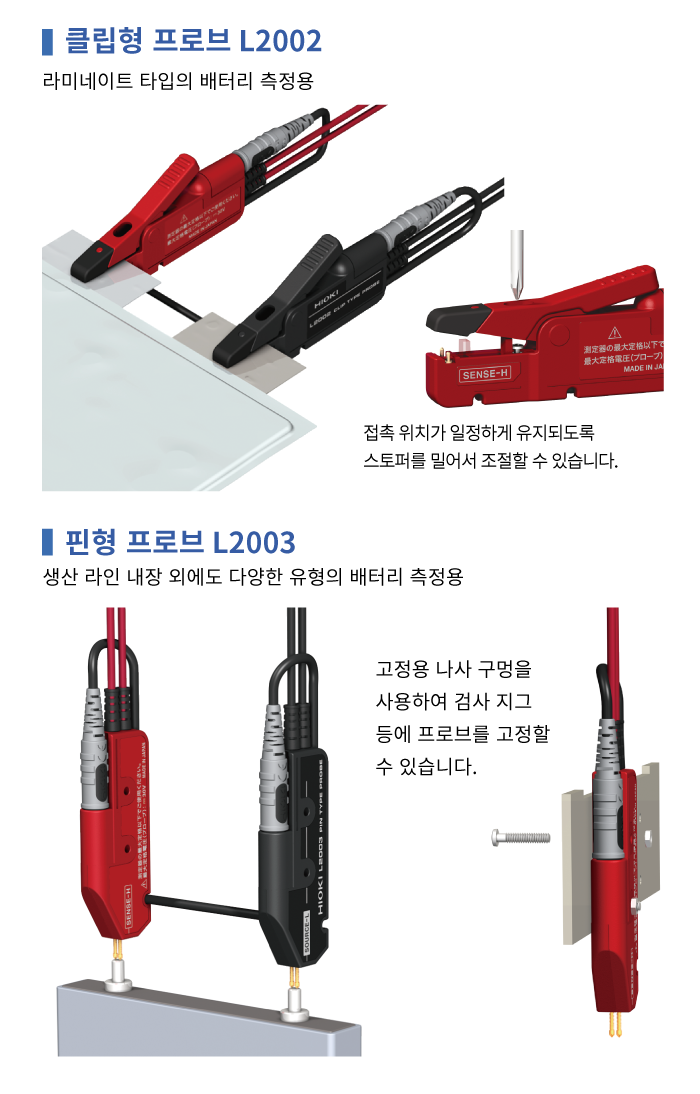

4단자 페어 측정 전용 프로브로 발생하는 자속을 저감
4단자 페어 구조의 프로브는 환경 노이즈나 케이블 배선의 영향을 받지 않는 매우 안정적인 측정을 제공합니다.
| 최대 입력 전압 | 최대 5 V |
| 측정 항목 | 임피던스, 전압, 온도 |
| 임피던스 측정 | 측정 파라미터: R 저항, X 리액턴스, Z 임피던스, θ 위상각 측정 주파수: 0.01 Hz~1050 Hz 측정 레인지: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 측정 전류: 3 mΩ 레인지: 1.5 Arms, 10 mΩ 레인지: 500 mArms, 100 mΩ 레인지: 50 mArms |
| 전압 측정 | 측정 레인지 : 5.00000 V (단 레인지), 측정 시간 : 0.1 s (Fast) ~1.0 s (Slow) |
| 온도 측정 | 측정 레인지 : -10.0 ℃ ~60.0 ℃, 측정 시간 : 2.3 s |
| 기본 정확도 | |Z| : ± 0.4 % rdg. θ : ± 0.1 °, V : ± 0.0035 % rdg. ± 5 dgt., 온도 : ± 0.5 ℃ (10.0~40.0 ℃에서) |
| 기능 | 콤퍼레이터, 셀프 캘리브레이션, 샘플 딜레이, 애버리지, 전압 리미트, 임피던스 측정 시 전위 구배 보정, 교류 인가 시 충방전 방지, 키 잠금, 시스템 테스트, 패널 세이브・로드 (최대 126개) |
| 인터페이스 | LAN, RS-232C, USB, EXT. I/O (NPN/PNP 전환 가능) |
| 전원 | 정격 전원 전압: AC 100 V~240 V 정격 전원 주파수: 50Hz/60Hz 정격 전력: 80 VA max |
| 치수 · 질량 | 약 330W × 80H × 293D mm (돌출부 제외), 약 3.8 kg |
| 부속품 | 전원 코드 × 1, 사용설명서 × 1, 영점 조정 보드 × 1, USB 케이블 (AB 타입) × 1, CD-R (통신 사용설명, PC 애플리케이션 소프트웨어, USB 드라이버) × 1 |
사용 가능 제품
(2018년6월현재)

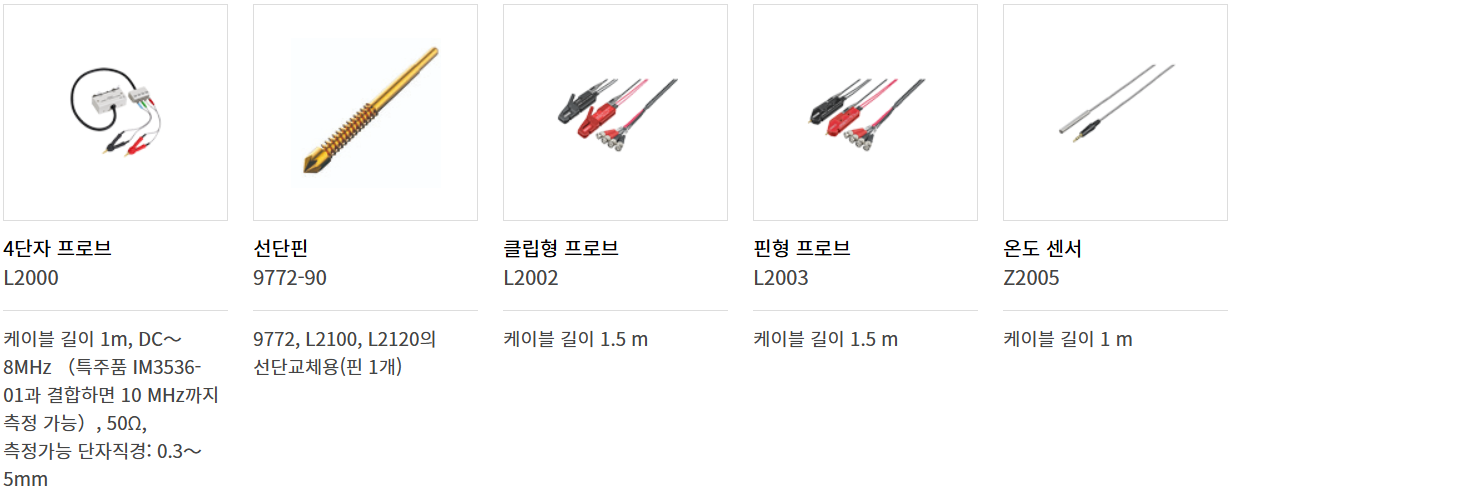

프로브・센서

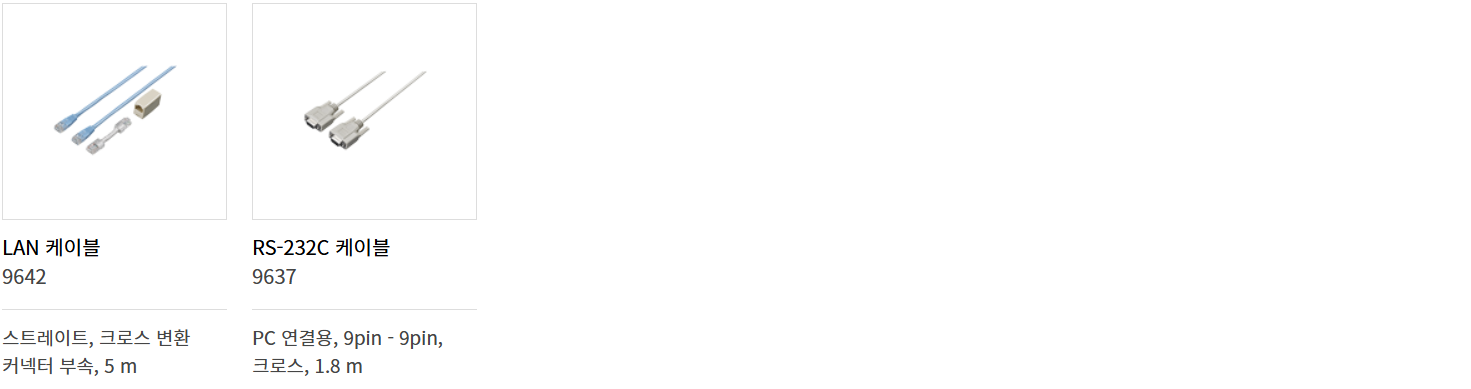

PC 연결
