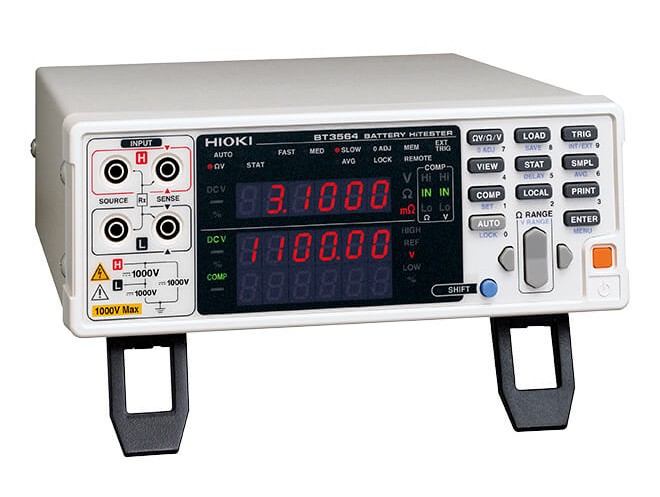

배터리 하이테스터 BT3564

제품번호 (발주코드)

BT3564

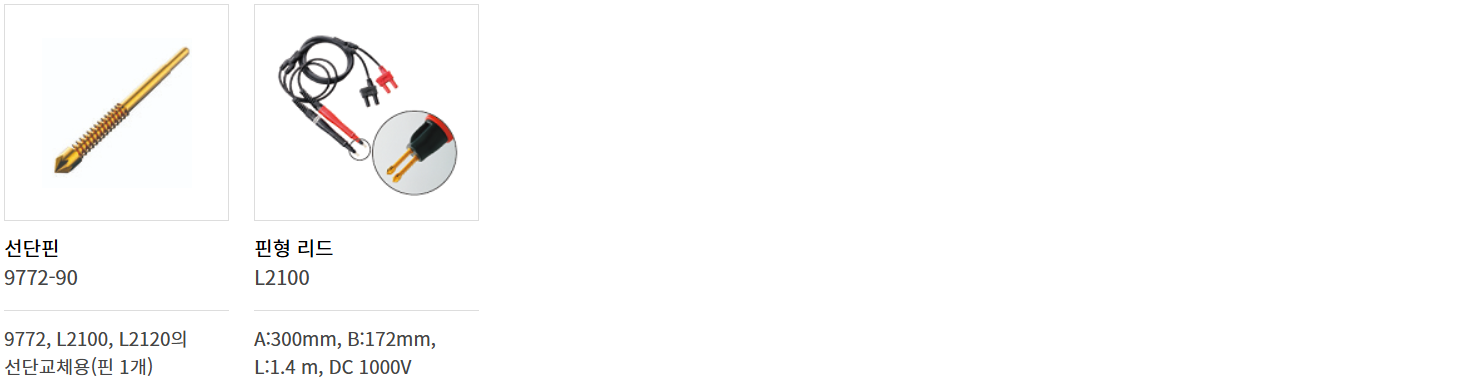

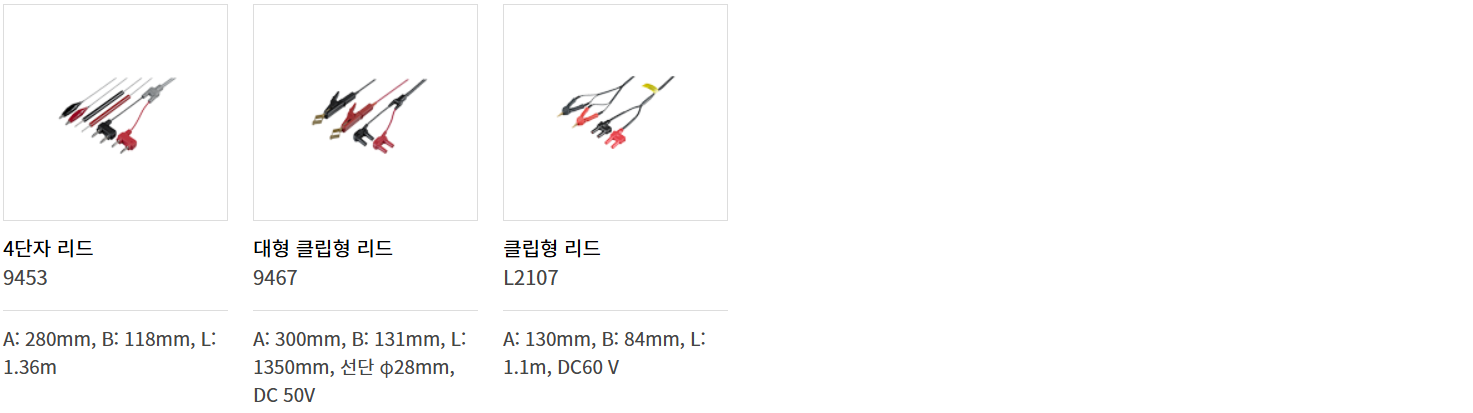

측정용 프로브는 부속되어 있지 않습니다. 측정용도에 따라 프로브를 구입해 주십시오. EXT I/O용 male・커넥터 (시스템 측)이 서비스 부품으로 준비되어 있으므로 이용해 주십시오.

최대입력전압 1000V, EV, PHEV용 고내압 배터리 테스터

최대입력전압 1000V. EV, PHEV용 고내압 배터리 테스터

BT3564는 고전압화가 진행되는 EV, PHEV용부터 주택용 축전지 등 다양한 배터리팩의 출하검사・수입검사(受入検査)에 최적인 배터리 테스터입니다.

최대입력전압 1000V로, 내부저항과 배터리 전압을 동시에 측정할 수 있습니다.

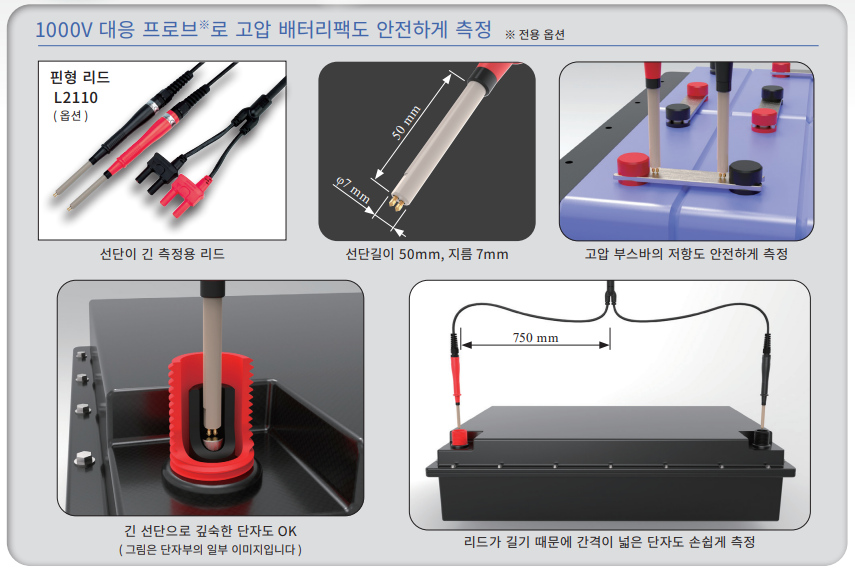

1000V대응 프로브로 고압 배터리팩도 안전하고 손쉽게 측정

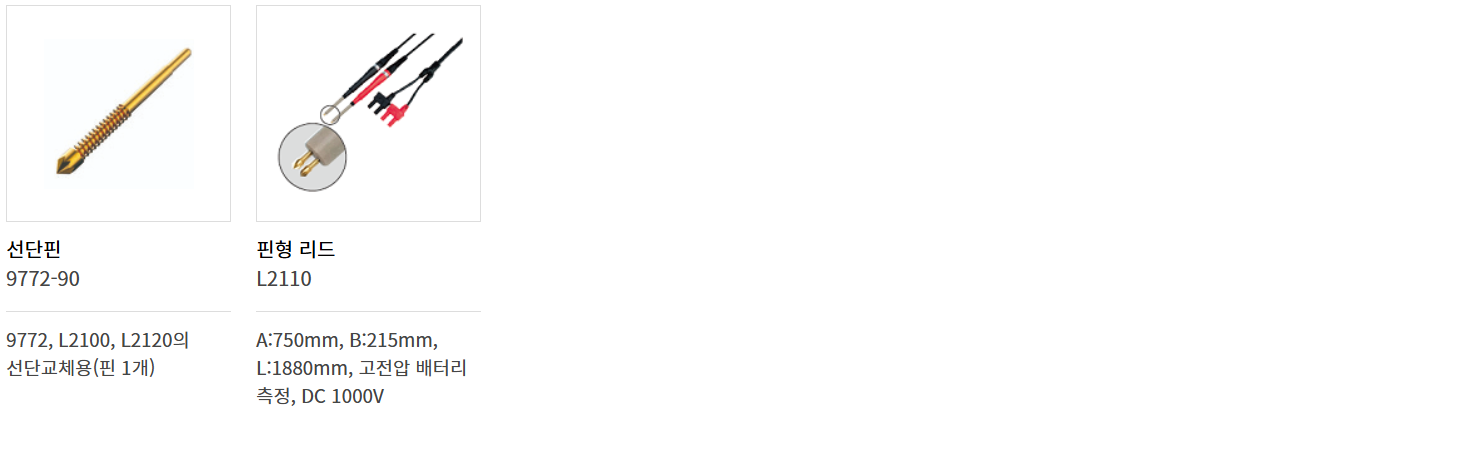

옵션의 1000V 대응 프로브 "L2110"을 사용하면 고압 배터리팩의 넓은 단자 사이나 깊숙한 전극, 노출된 부스바 등도 안전하게 측정할 수 있습니다.

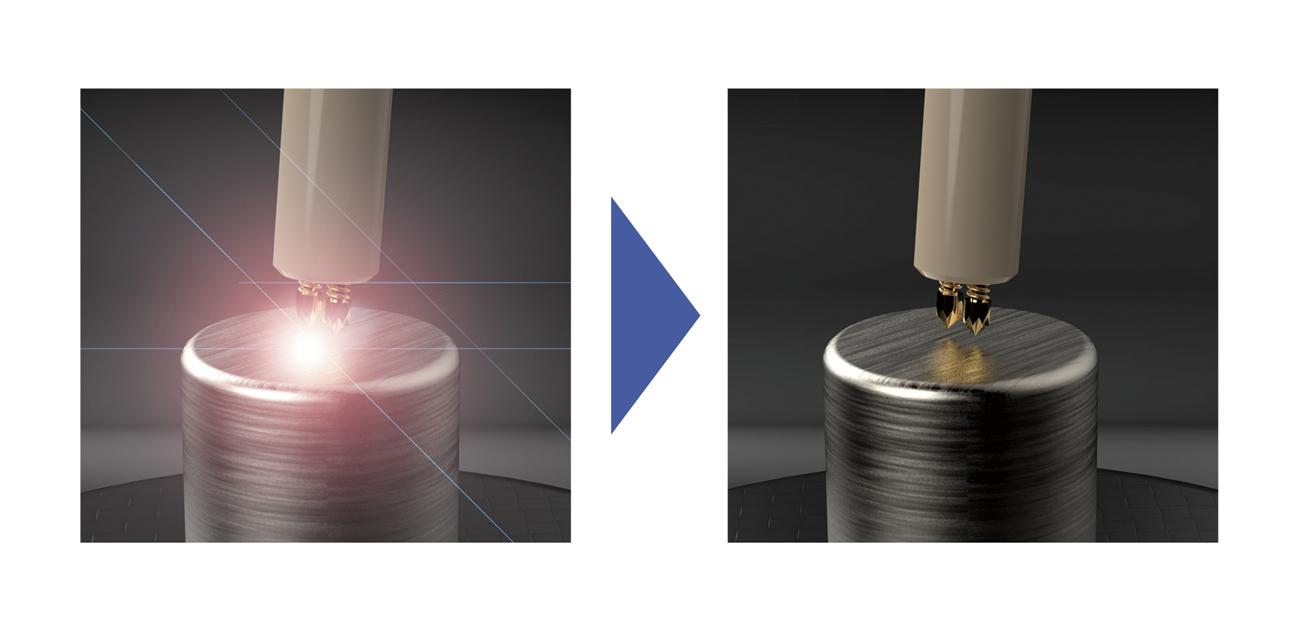

불꽃방전 저감기능으로 더욱 안전하게

불꽃방전(스파크방전)은 고전압 측정일수록 발생하기 쉬운 현상입니다.

BT3564는 배터리팩의 전극에 콘택트할 때 흐르는 전류는 제어해 불꽃방전 발생을 줄입니다.

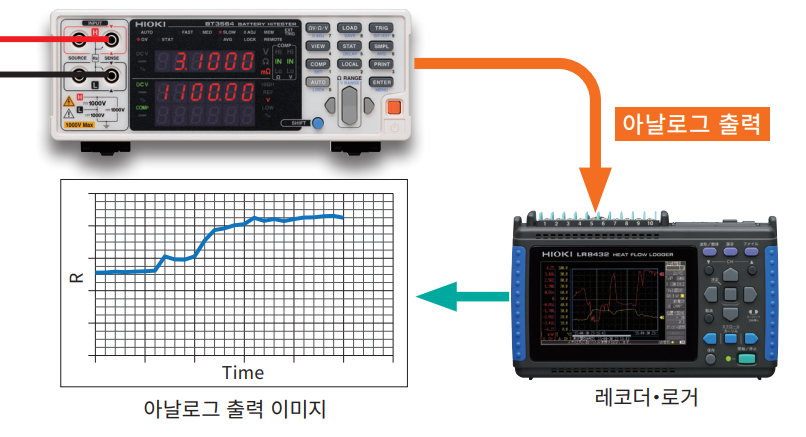

아날로그 출력기능으로 장시간 모니터링

저항측정값의 아날로그 출력기능을 탑재. 레코더나 로거와 결합해 총 저항값의 장시간 모니터링이 가능합니다.

최대입력전압	정격입력전압: DC ±1000 V, 대지간 최대 정격전압: DC 1000 V
저항 측정 레인지	3 mΩ (최대 표시 3.1000 mΩ, 분해능 0.1 µΩ,)〜3 kΩ 레인지 (최대 표시 3.1000 kΩ, 분해능 0.1 Ω), 7 전환 측정 정확도: ±0.5% rdg. ±5 dgt. (30 mΩ〜3 kΩ 레인지) ±0.5% rdg. ±10 dgt. (3 mΩ 레인지) 측정소스 주파수: 1 kHz ±0.2 Hz. 측정전류: 100 mA (3 mΩ 레인지), 〜10 µA (3.000 kΩ 레인지), 개방단자전압: 25 V peak (3/30 mΩ 레인지), 7 V peak (300 mΩ 레인지), 4 V peak (3 Ω〜3.000 kΩ 레인지)
전압 측정 레인지	DC 10 V (분해능 10µV)〜DC 1000 V (분해능 1mV), 3 전환 측정 정확도: ±0.01% rdg. ±3 dgt.
표시	저항 ±31000, 전압 ±999999 (1000V만 ±999999 또는 ±110000) LED
샘플링 시간	FAST, MEDIUM, SLOW
콤퍼레이터	판정: Hi/IN/Lo (저항, 전압 각각 독립판정), 종합판정 (PASS/FAIL, 저항판정결과와 전압판정결과의 AND 연산), 화면표시, 부저, 외부I/O에 출력 (오픈컬렉터, 35 V, DC50 mA max.)
아날로그 출력	저항측정값 (표시값 DC 0 V〜3.1 V)
인터페이스	EXT I/O, RS-232C, 프린터 (RS-232C 경유), GP-IB
전원	AC100〜 240 V, 50/60 Hz, 30 VA max.
치수 및 질량	215W × 80H × 329D mm, 2.6 kg
부속품	사용설명서 ×1, 전원 코드 ×1
