배터리 하이테스터 BT3563A

LAN&아날로그출력 :: 포함

GP-IB :: 없음 (GP-IB모델은 BT3563-01)

데이터시트 매뉴얼 목록보기

설명 Description
사양 Specification
옵션 Option

제품번호 (발주코드)

BT3563A

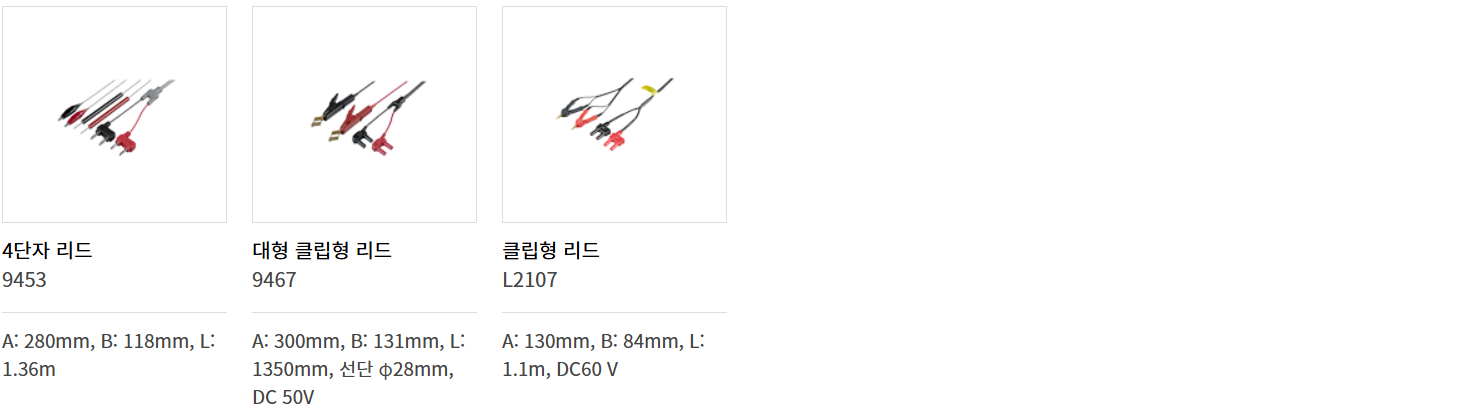

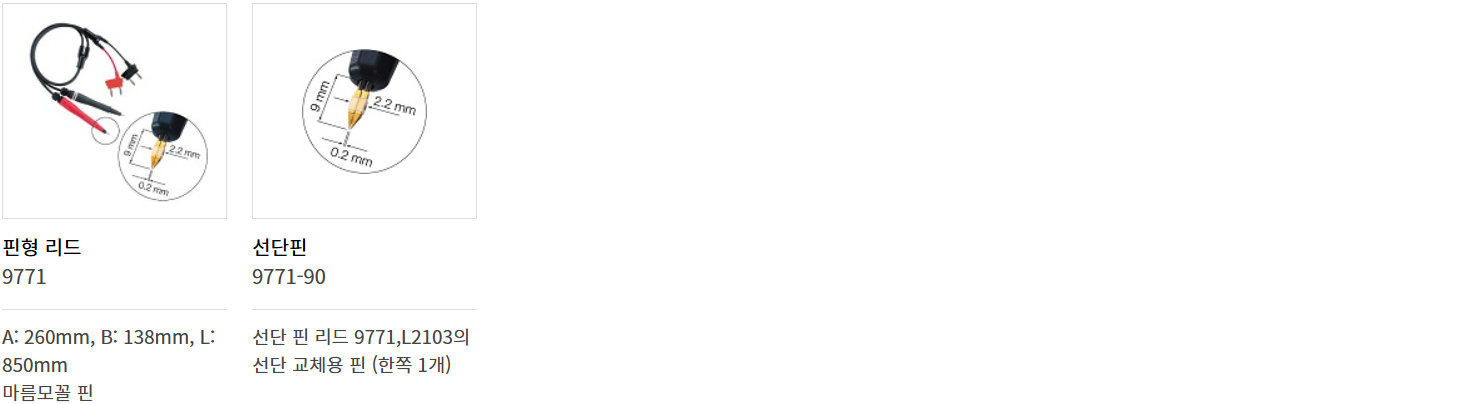

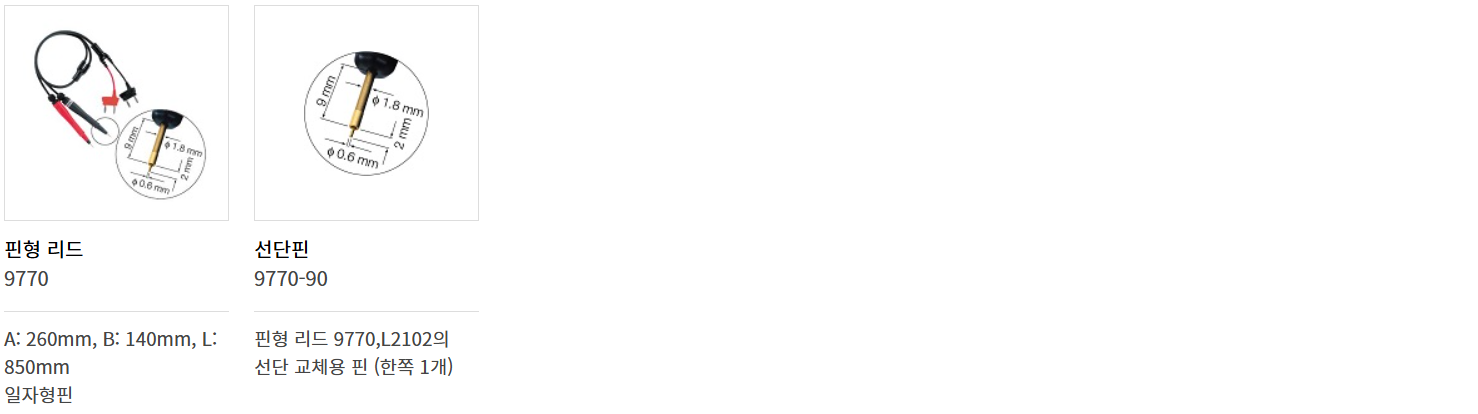

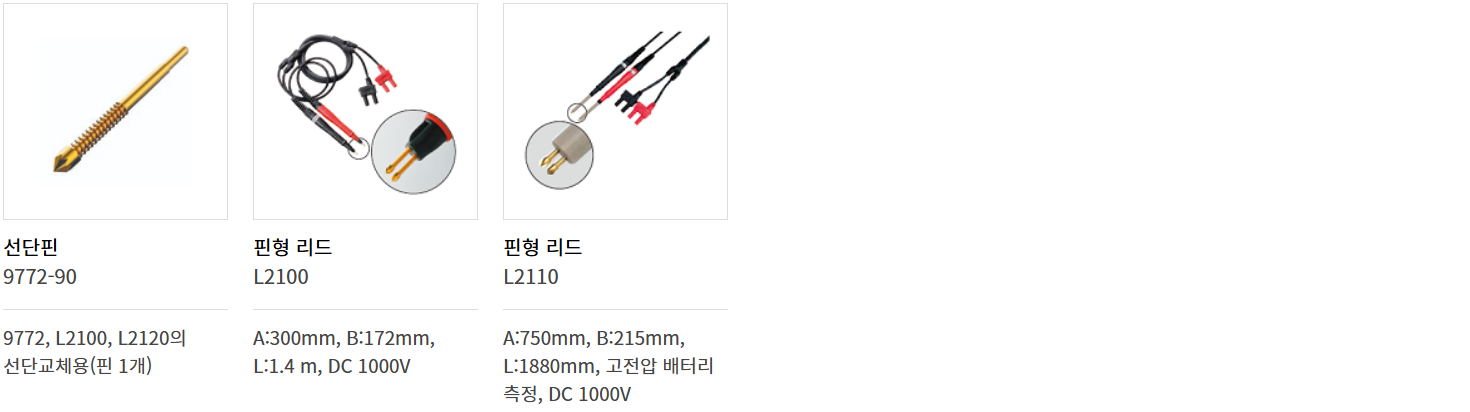

측정리드는 표준 부속되어 있지 않습니다. 옵션의 리드를 구입해 주십시오. EXT I/O용 수컷 커넥터 (시스템측)을 판매 부품으로 준비되어 있습니다.

xEV용 대형셀, 300V까지의 대형팩 측정

내부저항과 개방전압을 동시에 측정
xEV용 대형셀, 300 V까지의 대형팩 측정에 대응한 레인지 구성
내부저항（AC-IR）측정 레인지: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
개방전압 측정 레인지 : 6 V/60 V/300 V
인터페이스에 LAN 탑재

배터리의 퍼포먼스와 안전성을 내부저항(AC-IR)과 개방전압(OCV)로 측정

내부 저항(AC-IR)과 개방 전압(OCV)을 측정함으로써 완성된 셀, 모듈, 팩의 품질을 검사할 수 있습니다.

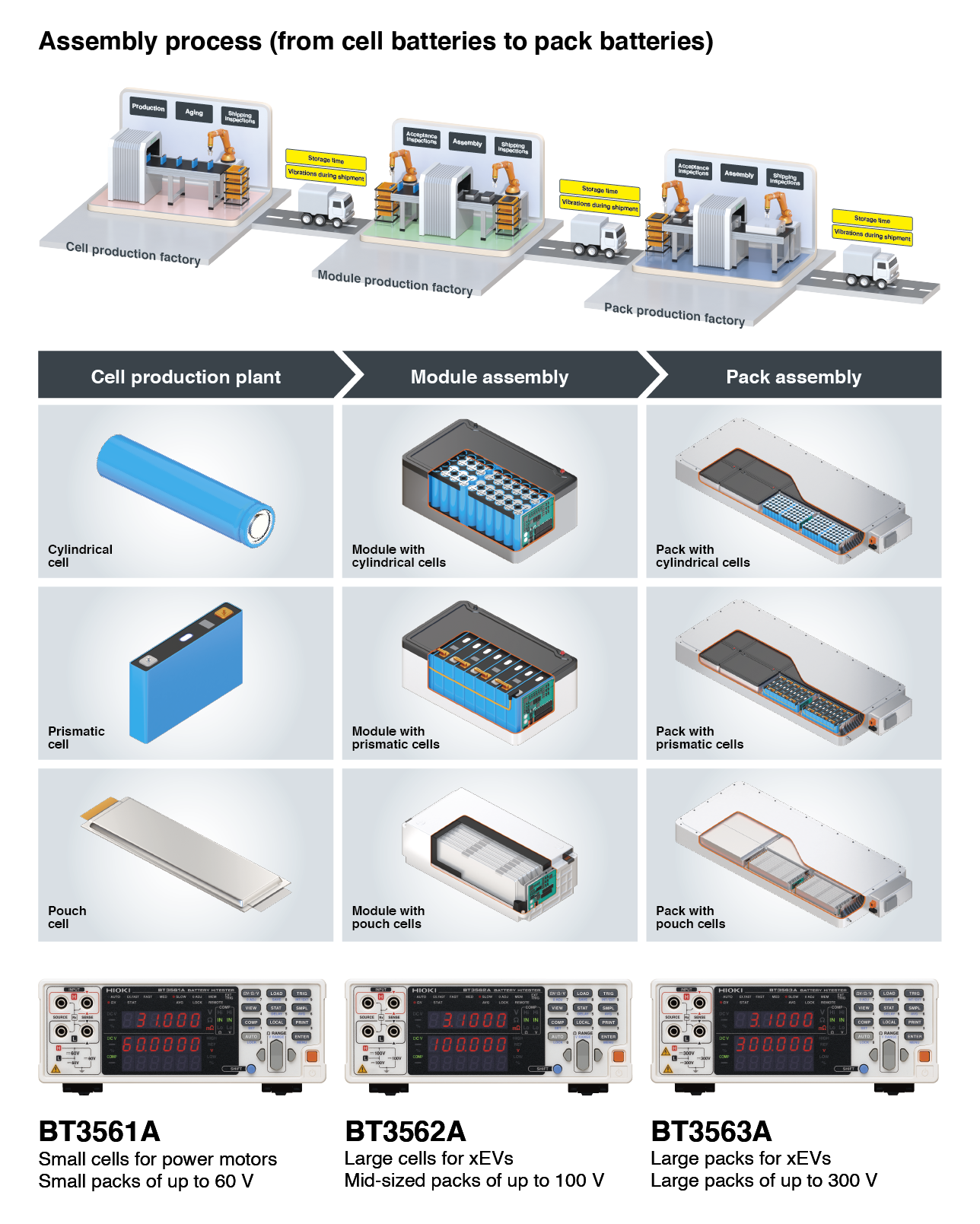

셀 생산 공정에서 생산된 셀은 출하 검사를 거쳐 모듈 생산 공장으로 운송됩니다. 시간의 경과나 운송 시의 진동 등이 원인으로 불량품이 발생될 우려가 있으므로 수입 검사를 실시하고 모듈 및 팩에 조립됩니다.

BT3561A

동력용 소형 셀 60 V까지인 소형 팩
개방 전압 측정 레인지 : 6 V/60 V
내부 저항 측정 레인지: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

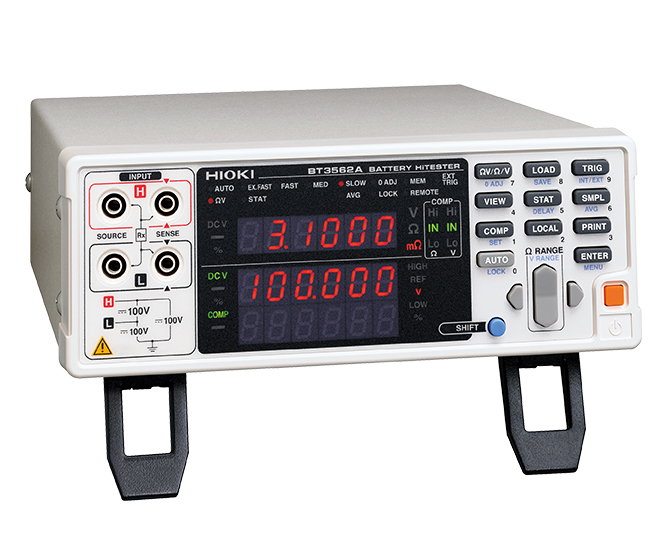

BT3562A

xEV 용 대형 셀 100 V까지인 중형 팩
개방 전압 측정 레인지 : 6 V/60 V/100 V
내부 저항 측정 레인지 : 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3563A

xEV용 대형 셀 300 V 까지인 대형 팩
개방 전압 측정 레인지 : 6 V/60 V/300 V
내부 저항 측정 레인지 : 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

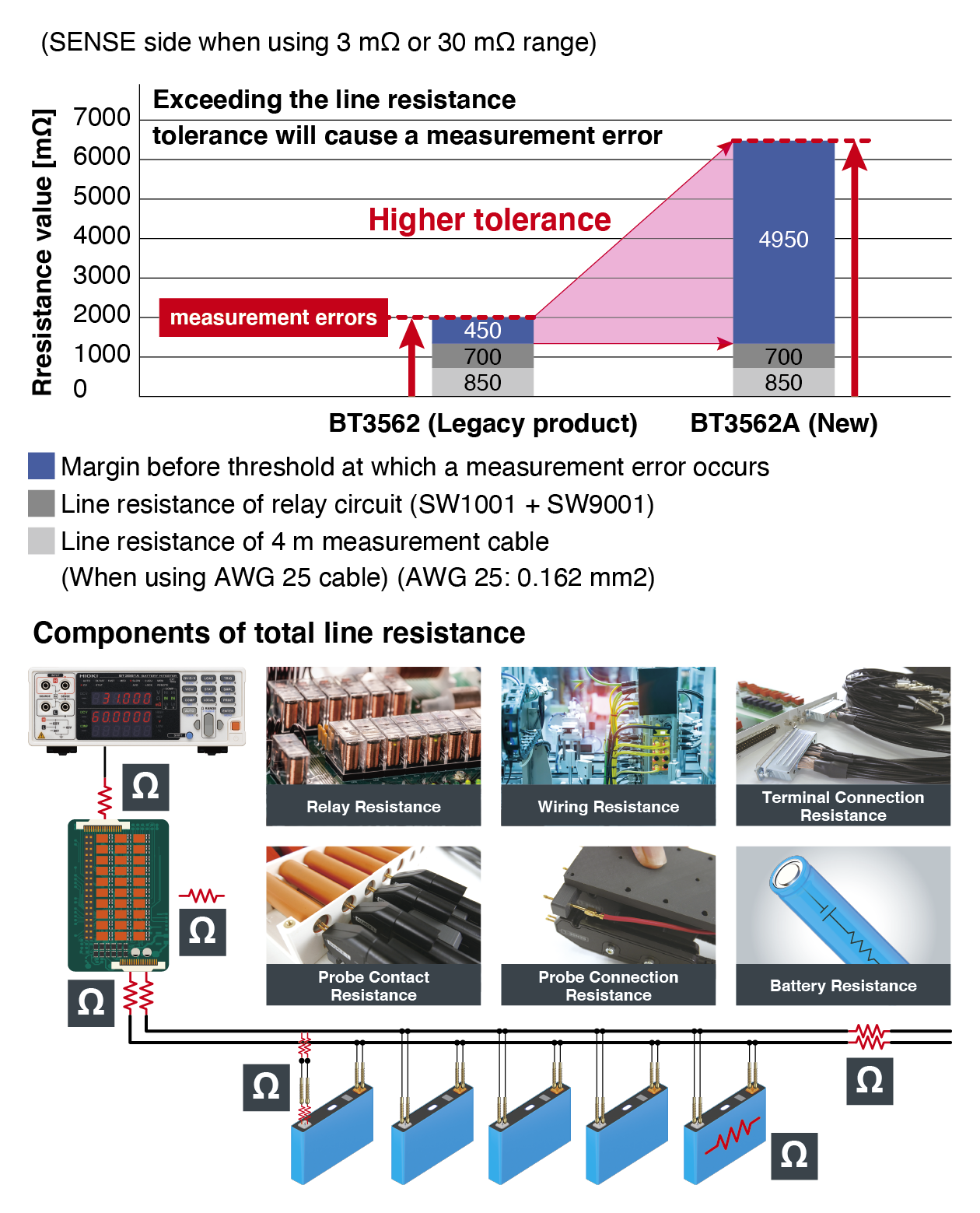

검사 시스템의 구축 코스트, 관리 공수를 삭감한다

경로 저항에 대한 허용값이 향상됐습니다.

허용값의 향상은

・릴레이의 선택지가 늘어난다

・긴 측정 케이블을 사용할 수 있다*

・얇은 측정 케이블을 사용할 수 있다

・프로브의 교체 횟수 삭감

이라는 과제 해결로 이어집니다.

릴레이를 사용한 다채널 검사 시스템 구축이 간단해지며 시스템의 관리 공수를 삭감할 수 있습니다.

*30 m Ω 레인지에서 왕복 8 m로 2.2 Ω 상이되는 AWG29를 사용할 수 있습니다

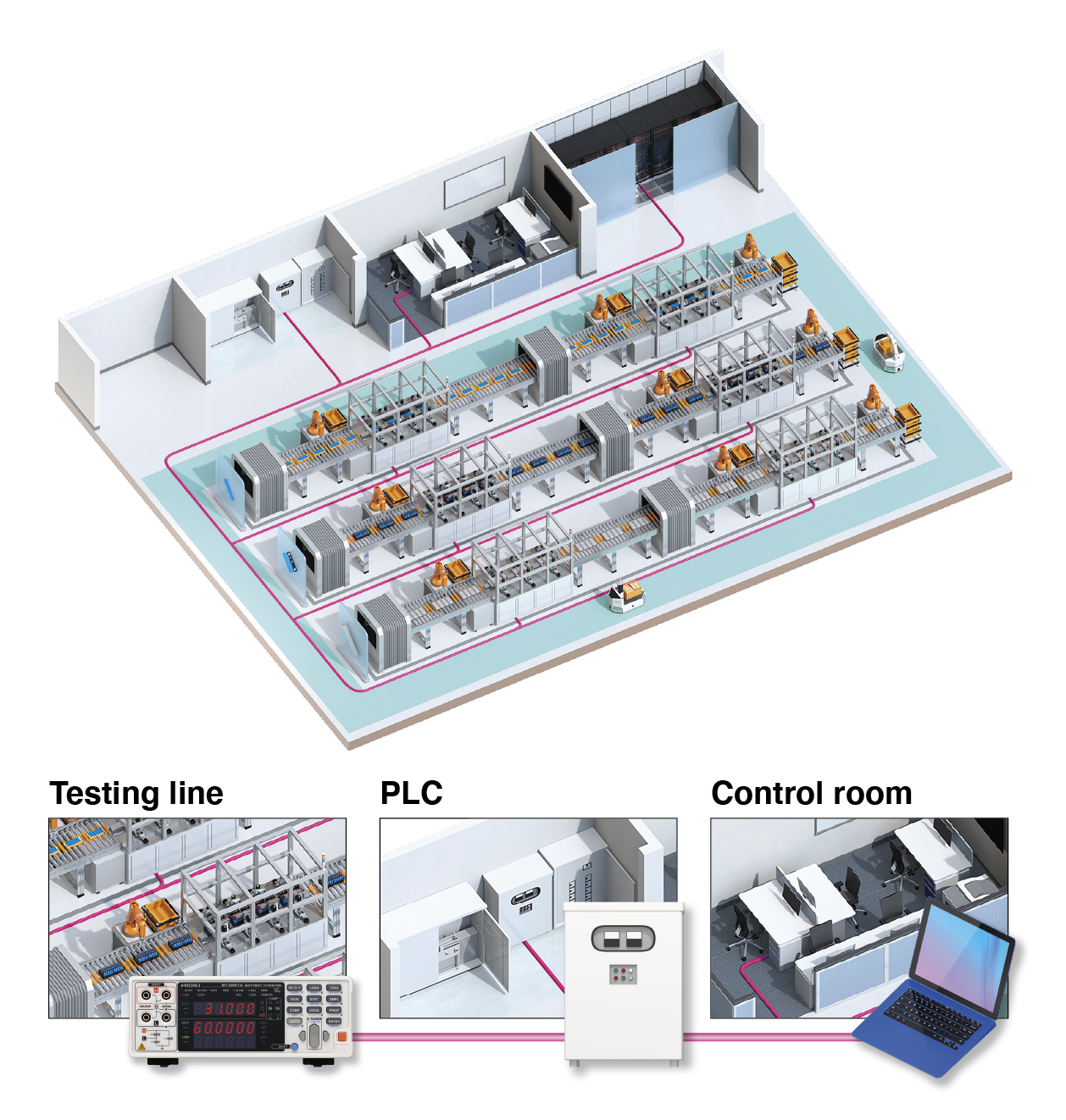

LAN 표준 탑재

BT3561A, BT3562A, BT3563A는 LAN 인터페이스를 표준 탑재하고 있습니다.

PLC*를 이용한 제어 시스템과의 연계가 간단합니다.

입수성이 좋은 LAN 케이블을 사용할 수 있으므로 시스템 구축 시 유지보수 비용을 줄일 수 있습니다.

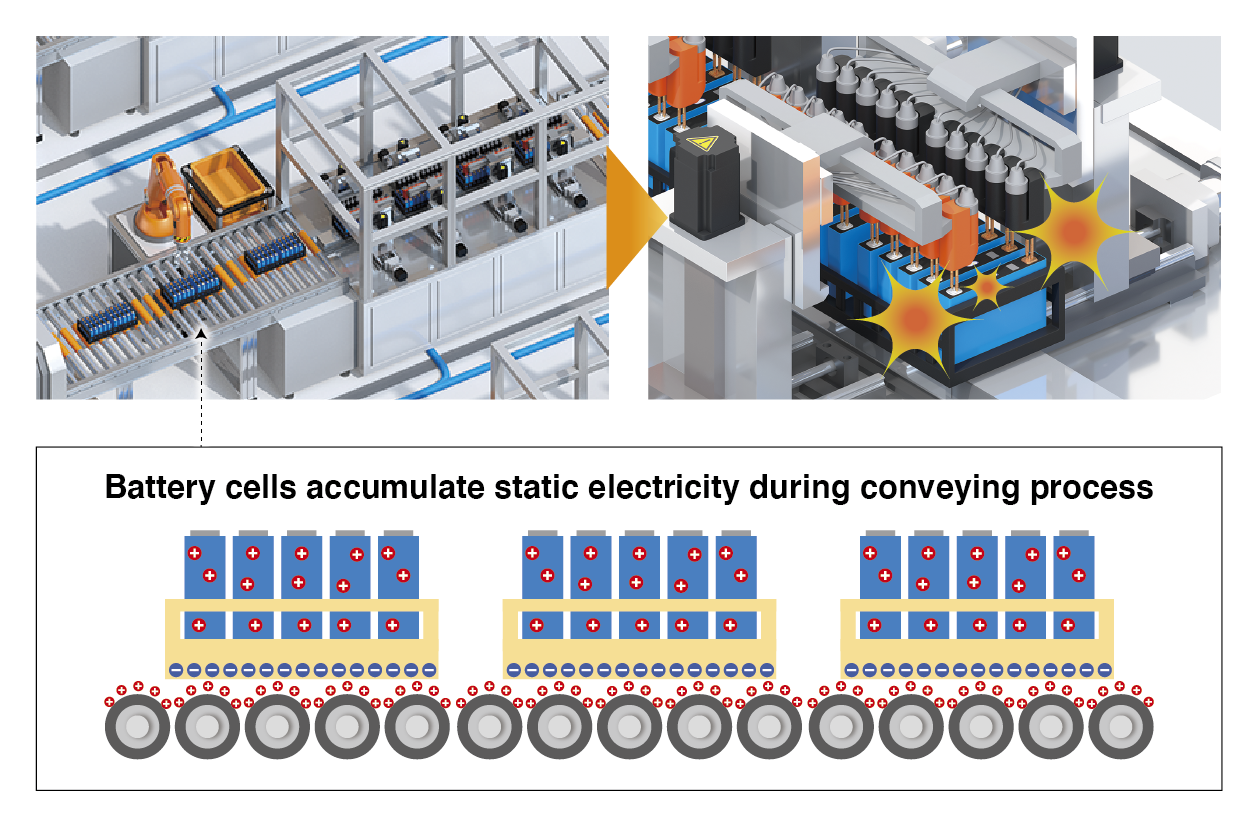

정전기로 인한 측정기의 고장을 방지

생산 라인에서는 컨베이어로의 반송 중 등에 전지가 대전됩니다.

전지에 프로브를 접촉하면 측정기에 정전기가 발생하여 측정기 고장으로 이어집니다.

BT3561A, BT3562A, BT3563A는 접촉 ±30kV의 정전기에 견딜 수 있도록 설계되어 있습니다.*

정전기로 인한 고장을 방지, 생산 라인의 다운타임을 줄일 수 있습니다.

* ±30kV IEC 61000-4-2 접촉방전

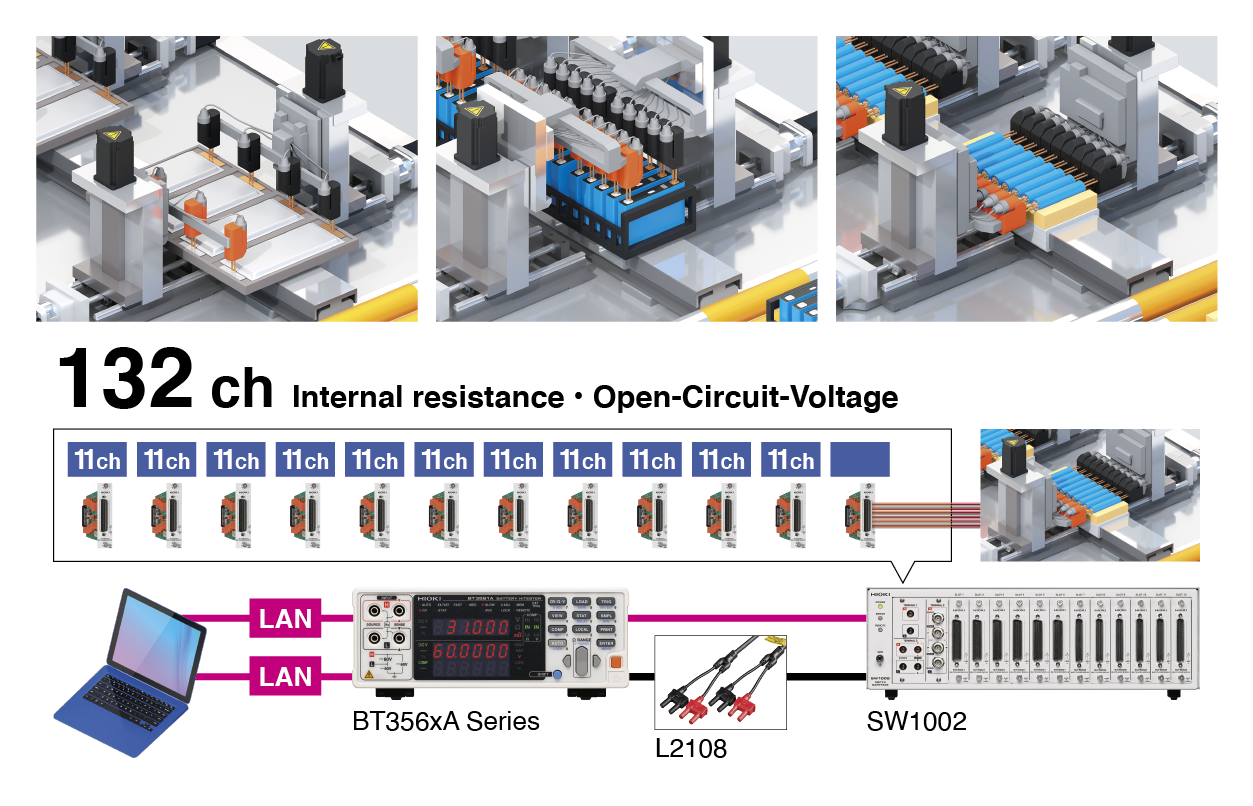

측정 채널 증설과 자동 전환

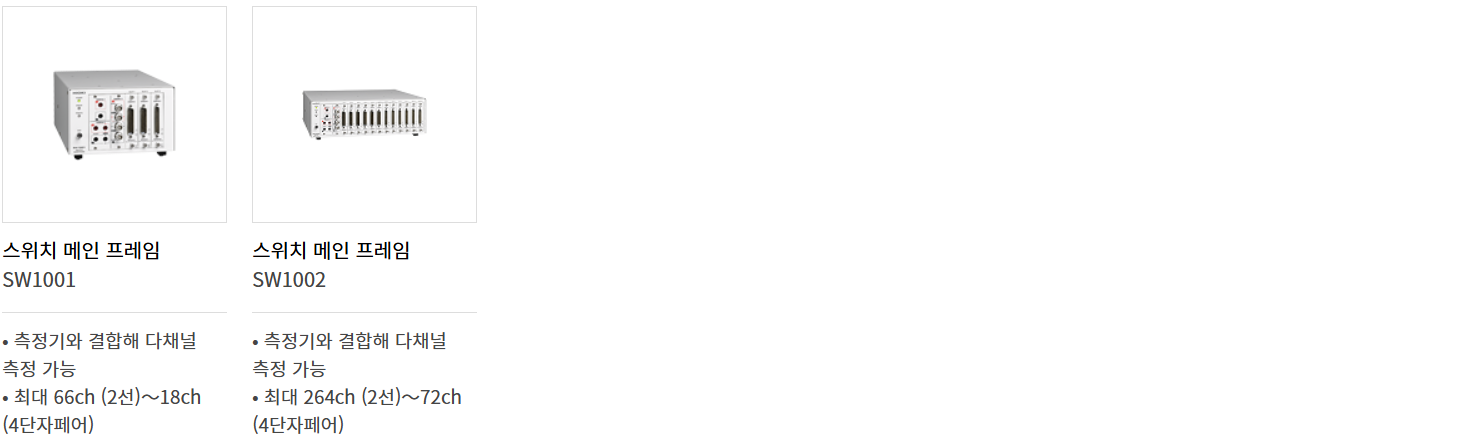

스위치 메인 프레임 SW1001, SW1002와 조합하는 것으로 측정 채널 수를 증설할 수 있습니다.

또한, "BT3561A/BT3562A/BT3563A와 DM7276", "BT4560과 DM7276" 등 두종류의 측정기를 일괄 제어하여 스캔 측정도 가능합니다.

배터리의 내부저항, 개방 전압 측정

배터리의 내부 저항과 개방 전압을 동시에 측정할 수 있습니다.

AC-IR 방식은 단시간에 측정이 가능하고 측정값의 반복 재현성이 높으므로 셀 및 배터리 유닛의 출하 검사 및 수입 검사에 적합합니다.

최대 1000V 내압 모델(BT3564)까지 있어 배터리 팩의 총 저항을 일괄로 측정할 수 있습니다.

고정밀도인 3 mΩ 레인지가 있어 탭 용접부 및 버스바의 저항 측정에서 사용할 수 있습니다.

저항 측정 레인지	3 mΩ（최대표시: 3.1000 mΩ, 분해능: 0.1 μΩ, 측정전류: 100 mA） 30 mΩ（최대표시: 31.000 mΩ, 분해능: 1 μΩ, 측정전류: 100 mA） 300 mΩ（최대표시: 310.00 mΩ, 분해능: 10 μΩ, 측정전류: 10 mA） 3 Ω（최대표시: 3.1000 Ω, 분해능: 100 μΩ, 측정전류: 1 mA） 30 Ω（최대표시: 31.000 Ω, 분해능: 1 mΩ, 측정전류: 100 μA） 300 Ω（최대표시: 310.00 Ω, 분해능: 10 mΩ, 측정전류: 10 μA） 3 kΩ（최대표시: 3.1000 kΩ, 분해능: 100 mΩ, 측정전류: 10 μA） 측정 대표 정확도: ±0.5% rdg ±10 dgt（3 mΩ레인지）, ±0.5% rdg ±5 dgt（30 mΩ레인지 이상） 측정전류 주파수: 1 kHz ±0.2 Hz 측정방식: 교류4단자법
전압 측정 레인지	6 V（최대표시: 6.00000 V, 분해능: 10 μV） 60 V（최대표시: 60.0000 V, 분해능: 100 μV） 300 V（최대표시: 300.000 V, 분해능: 1 mV） 측정 대표 정확도: ±0.01% rdg ±3 dgt
측정 응답시간	10 ms
샘플링 시간	Ω 또는 V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) Ω 또는 V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)
기능	콘택트 체크 기능, 영점 조정 기능, 펄스 측정 기능, 콤퍼레이터 기능(Hi/ IN/ Lo), 통계 연산 기능(최대 30,000 데이터), 딜레이 기능, 애버리지 기능, 설정 저장 기능(패널 세이브), 메모리 기능, LabVIEW® 드라이버 지원

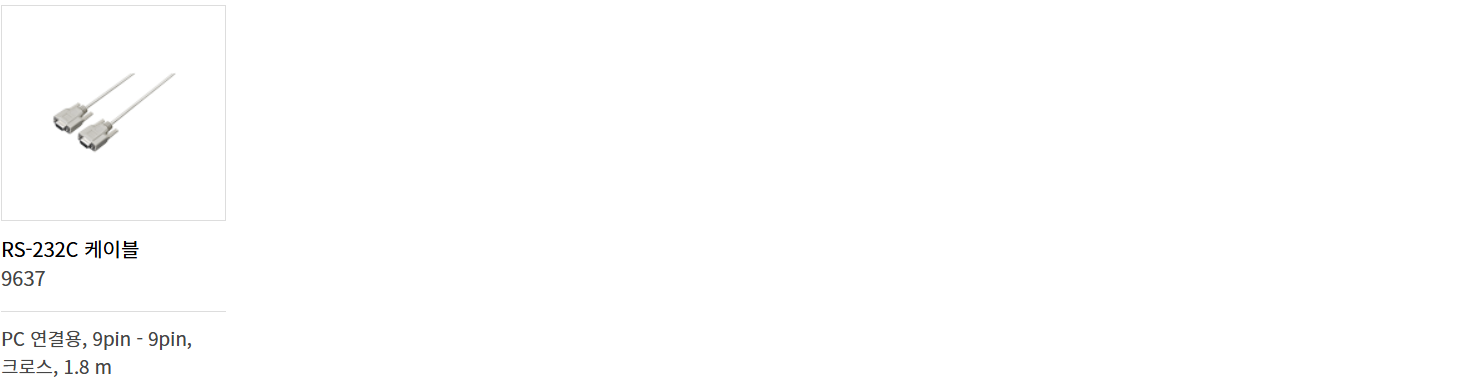

인터페이스	LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (최대 38.4 kbps, 프린터 I/F 겸용) EXT I/O (37-pin Handler interface) 아날로그 출력 (DC 0 V〜3.1 V)
전원	AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max.
치수 및 질량	215W × 80H × 295D mm, 2.4 kg
부속품	사용설명서 ×1, 전원코드 ×1, 사용시 주의사항 ×1
