제품소개
제품번호 (발주코드)
| RM3542 | |
| RM3542-01 | GP-IB 탑재 |
테스트 픽스처는 본체에 포함되어 있지 않습니다. 자동화 설비 임베디드 용도를 상정하고 있으니, 용도에 맞게 직접 작성 부탁드립니다.
최단측정시간 0.9ms 자동화기기에 최적화된 고속 저항계
- 자동화기기에서 요구되는 속도와 고정밀도를 실현, 토탈 생산성을 제공
- 확실한 컨택트를 위한 다양한 체크 기능으로 신뢰성 높은 측정
- 칩 인덕터 및 EMC 대책 부품의 저전력 저항 측정에 대응
- 제조공정의 수동 추출 검사에도 대응

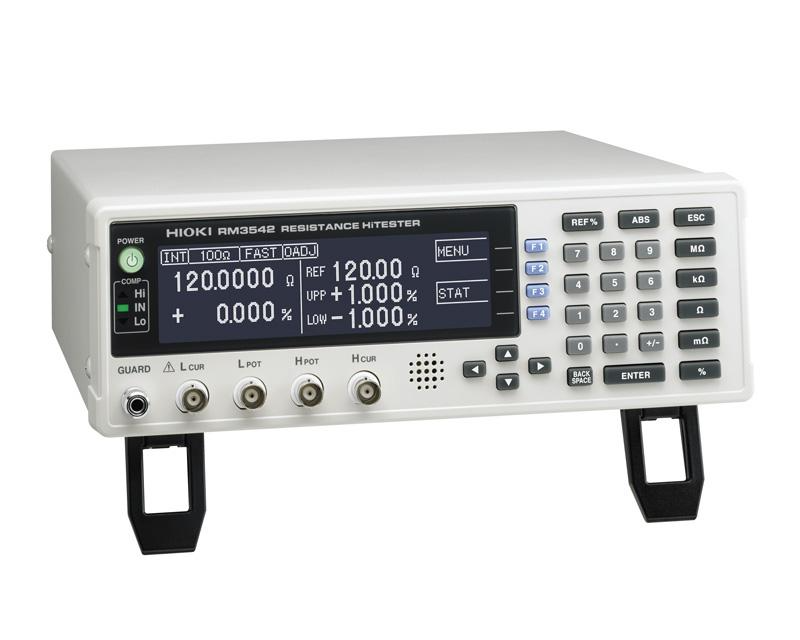

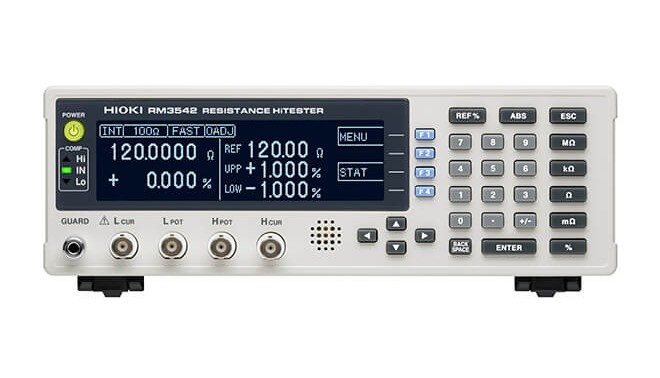

자동기에 최적인 고속 저항계
RM3542는 4단자법에 따라 저항기 및 페라이트 비즈 등의 직류 저항을 고속 및 고정밀도로 측정할 수 있습니다.
고도의 컨텍트 체크 기능, 콤퍼레이터 기능, 데이터 출력 기능 등이 장비되어 있습니다.
직감적인 유저 인터페이스와 높은 내노이즈성은 테이핑기 및 선별기 등에 최적인 제품입니다.
| 저항 측정 레인지 | Low Power OFF시] 100mΩ (최대 표시 120.0000mΩ 분해능 0.1μΩ) ~100MΩ 레인지 (최대 표시 120.0000MΩ 분해능 100Ω) 10 전환 [Low Power ON시] 1000mΩ (최대 표시 1200.000mΩ 분해능 1μΩ) ~1000Ω 레인지 (최대 표시 1200.000Ω 분해능 1mΩ) 4 전환 |
| 디스플레이 | 흑백 그래픽 LCD240 × 64 dot, 백색 LED 백라이트 |
| 측정 확실도 | [100mΩ 레인지, SLOW시] ± 0.015 % rdg. ± 0.002 % fs [1000Ω 레인지, SLOW시] ± 0.006 % rdg. ± 0.001 % fs (최대 정확도) |
| 측정 전류 | [100mΩ 레인지일 때] DC 100mA~ [100MΩ 레인지일 때] DC 100nA |
| 개방 단자 전압 | DC 20V max. |
| 샘플링 | FAST, MED, SLOW |
측정 시간 Low Power OFF시 | [100Ω, 1000Ω 레인지일 때] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (최단 측정 시간) |
| 적분 시간 | 검출 전압 캡처 시간 : 0.1ms~100.0ms, 1-5 PLC : 50Hz시, 1-6 PLC : 60Hz시 (PLC : 공급 전원의 1주기) |
| 기타 기능 | 콤퍼레이터 (설정값과 측정값의 비교 판정), 딜레이 설정, 오프셋 전압 보정 (OVC), 측정 이상 검출, 프로브 합선 검출, 접촉 개선, 메모리 기능, 통계 연산, 설정 모니터 (다른 1대의 RM3542와 측정 조건 비교), 리트라이, 트리거 기능, 기타 |
| 인터페이스 | RS-232C, PRINTER (RS-232C), GP-IB (-01 사양) |
| 외부 입출력 | 트리거, 홀드 입력, 콤퍼레이터 출력 외, 설정 모니터 단자 |
| 전원 | AC100 V~240 V, 50Hz / 60Hz, 30 VA max. |
| 치수 · 질량 | 260W × 88H × 300D mm, 2.9 kg |
| 부속품 | 전원 코드 × 1, EXT I / O 용 수 커넥터 × 1, 사용설명서 × 1, 조작 가이드 × 1 |

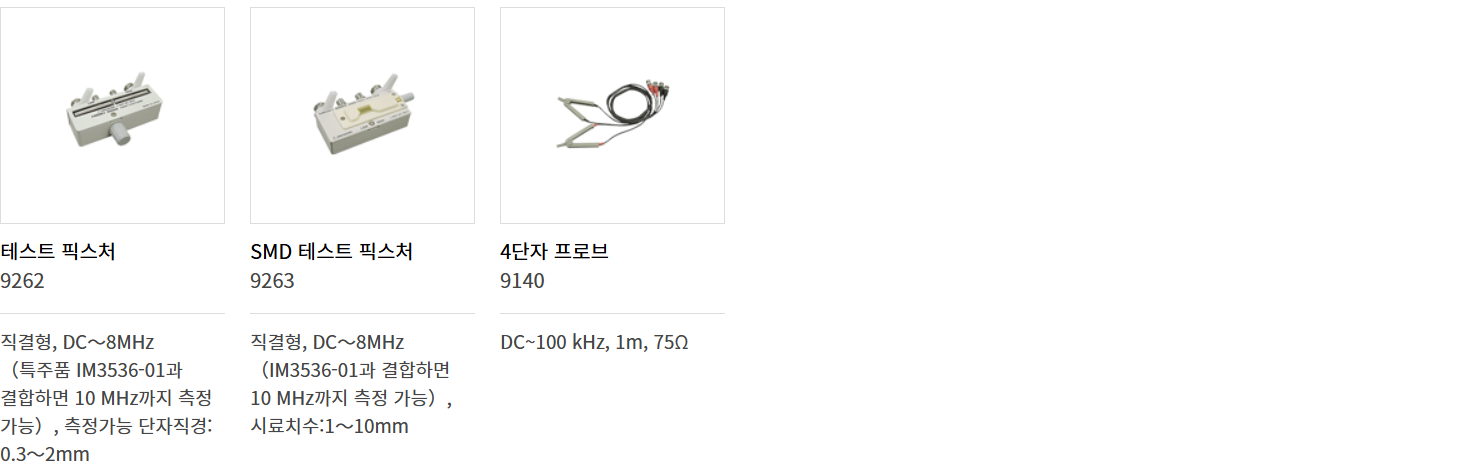

프로브/테스트 픽스처

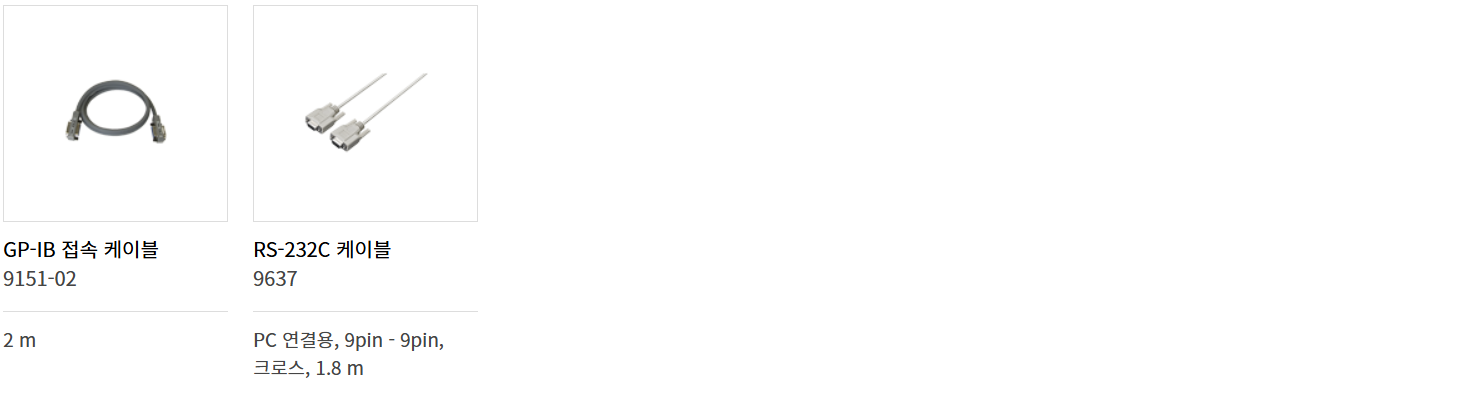

PC 커뮤니케이션
