제품소개
제품번호 (발주코드)
| RM3544 | 인터페이스 없음 |
| RM3544-01 | EXT I/O, RS-232C, USB 탑재 |

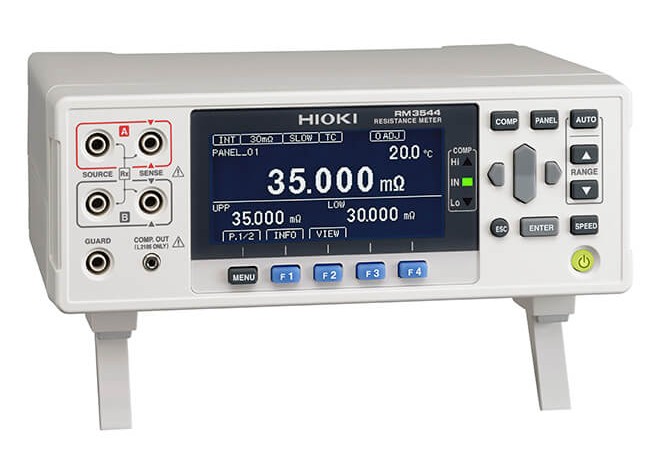

저저항 측정에 대응하는 스테디셀러 모델
- 기본 정확도 0.02 %, 최소 분해능 1μΩ, 최대 측정 전류 300mA
- 측정 가능 범위 0.000mΩ (측정 전류 300mA) ~3.5MΩ
- 가드 단자 사용 프로브와 측정 전류 UP으로 노이즈에 강한 측정
- 생산 현장에서 양불판정 여부를 확실히 알 수 있는 전면 콤퍼레이터 램프 (옵션)와 대음량 판정음
- NPN / PNP 대응 EXT I/O로 다양한 자동라인에 대응 (-01 사양)
저저항계의 사용 방법 : 권선 저항 측정
저항계 RM3544는 4 단자 법을 통한 저저항 측정이 가능합니다. 구리 철사 등 온도 계수에 의해 실온에서 변화한 실측값을 기준 온도 저항값으로 환산 할 수 있어 권선 저항의 측정에 최적입니다.
저저항계의 사용 방법 : 콤퍼레이터 기능
저항계 RM3544는 측정값을 비교 판정하여 결과를 표시/출력합니다. 상한치 (Hi) / 하한치 (Lo)를 설정하고 판정 결과를 LED에 의해 Hi, IN, Lo로 표시하며, 이 외에도 부저 및 외부 입출력 단자를 통해 신호의 출력이 가능하여,릴레이의 제어와 PLC의 입력으로서 사용, 제조/검사 라인에 최적입니다.
| 저항 측정 레인지 | 30 mΩ (최대 표시 35.000 mΩ 분해능 1 μΩ) ~ 3 MΩ 레인지 (최대 표시 3.5000 MΩ, 분해능 100 Ω), 9 전환 기본 정확도 : ± 0.020 % rdg. ± 0.007 % fs |
| 측정 전류 | [30mΩ 레인지시] DC 300 mA~ [3MΩ 레인지시] DC 500 nA |
| 개방 단자 전압 | DC 5.5 V max. |
| 온도 측정 | -10.0 ℃ ~99.9 ℃, 기본 정확도 : ± 0.5 ℃ (온도 센서 Z2001과의 조합 정확도) |
| 측정 속도 | FAST (50Hz : 21ms, 60Hz : 18ms), MED (101ms), SLOW (401ms) |
| 표시 갱신 레이트 | 규정 없음 |
기능 | 온도 보정 기능, 콤퍼레이터 (ABS / REF %), 키 잠금 (OFF / 메뉴 잠금 / 전체 잠금), 표시 자리수 선택 기능 (5 자리 / 4 자리) 전원 주파수 설정 (AUTO / 50Hz / 60Hz), 스케일링, 판정음 설정, 오토 홀드, 애버리지, 패널 세이브 /로드 |
| 메모리 기능 | 없음 |
| 통신 인터페이스 | [RM3544-01 모델 한정] RS-232C / PRINTER (RS-232C) / USB 중 하나를 선택하여 사용 원격 기능 / 통신 모니터 기능 / 데이터 출력 기능 |
| 전원 | AC100 V~240 V, 50Hz / 60Hz, 정격 전력 : 15 VA |
| 치수 · 질량 | 215W × 80H × 166D mm [RM3544] 0.9 kg, [RM3544-01] 1.0 kg |
| 부속품 | [RM3544] 전원 코드 × 1, 클립형 리드 L2101 × 1, 사용설명서 × 1, 예비 휴즈 × 1 [RM3544-01] 전원 코드 × 1, 클립형 리드 L2101 × 1, EXT I / O 용 수 커넥터 × 1, 사용설명서 × 1, 프로그램 디스크 × 1, USB 케이블 (A – B 타입) × 1, 예비 휴즈 × 1 |

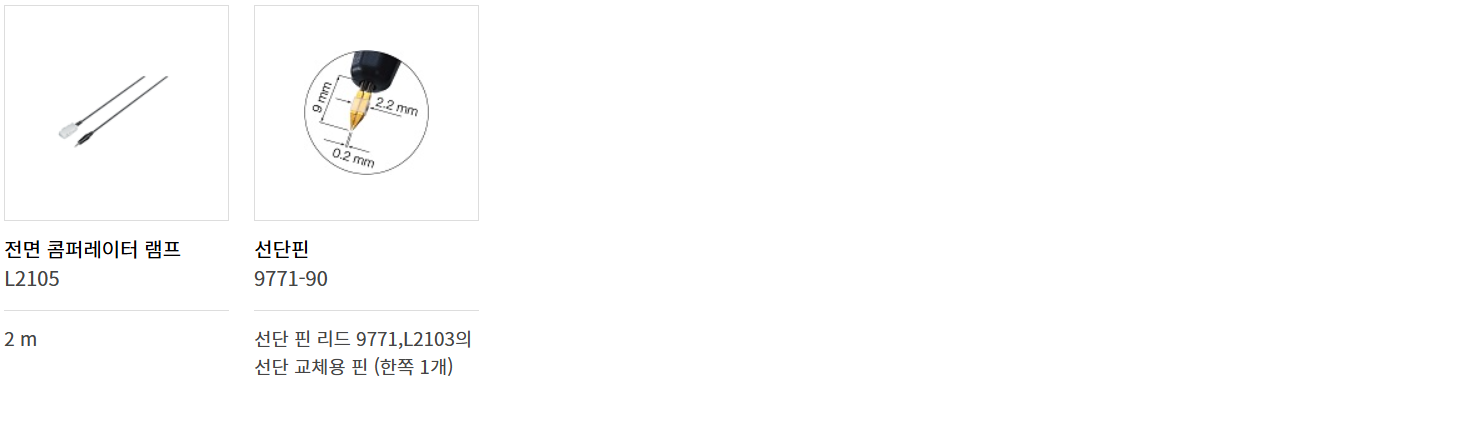

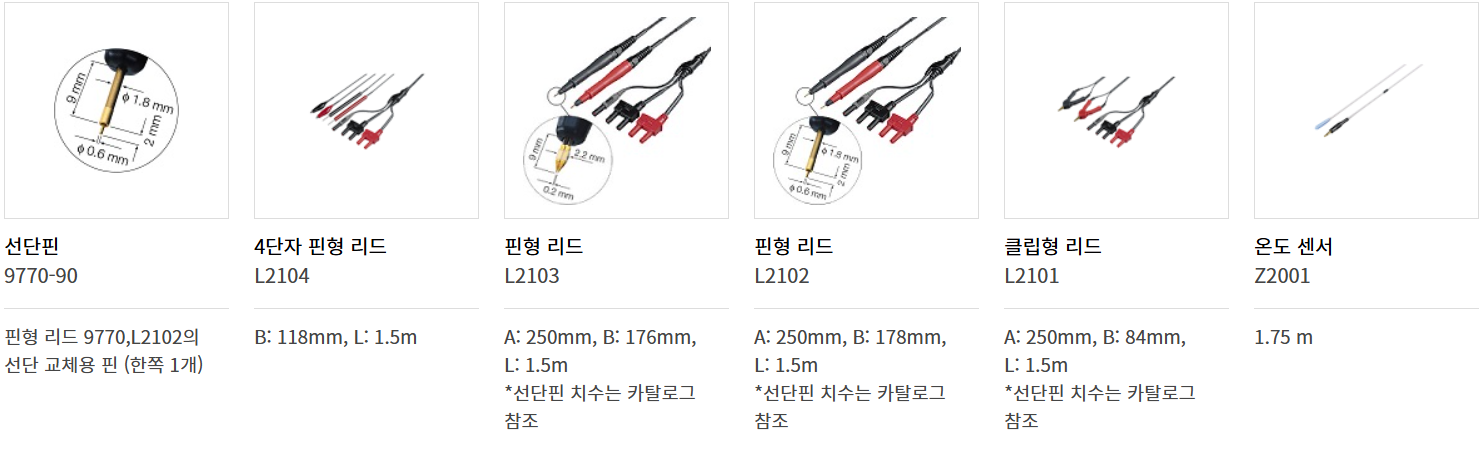

측정용 프로브
※L2101은 RM3544s에 표준부속
프로브 길이에 대해서
A: 두 갈래~프로브 사이
B: 프로브길이
L:전체길이

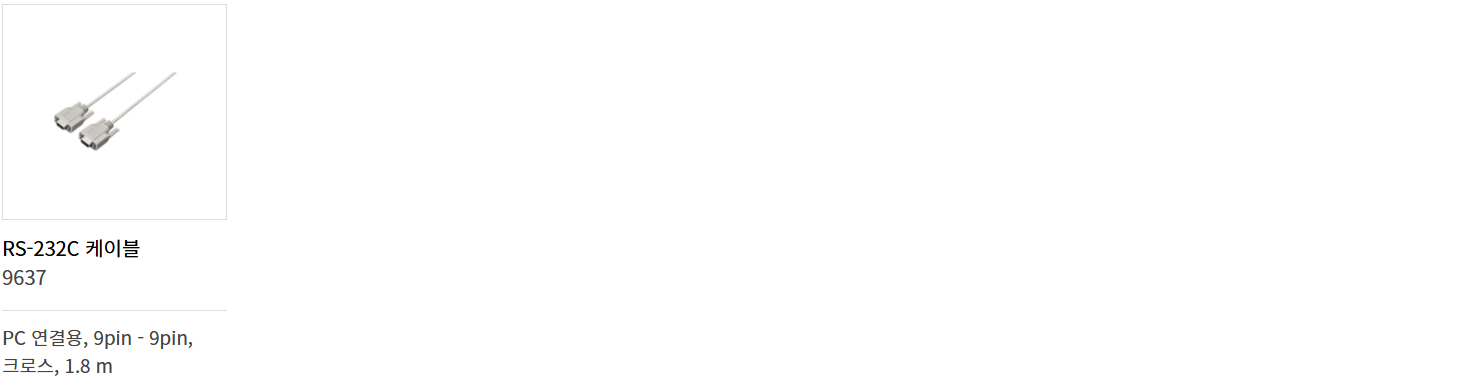

PC 커뮤니케이션
※RM3544-01용

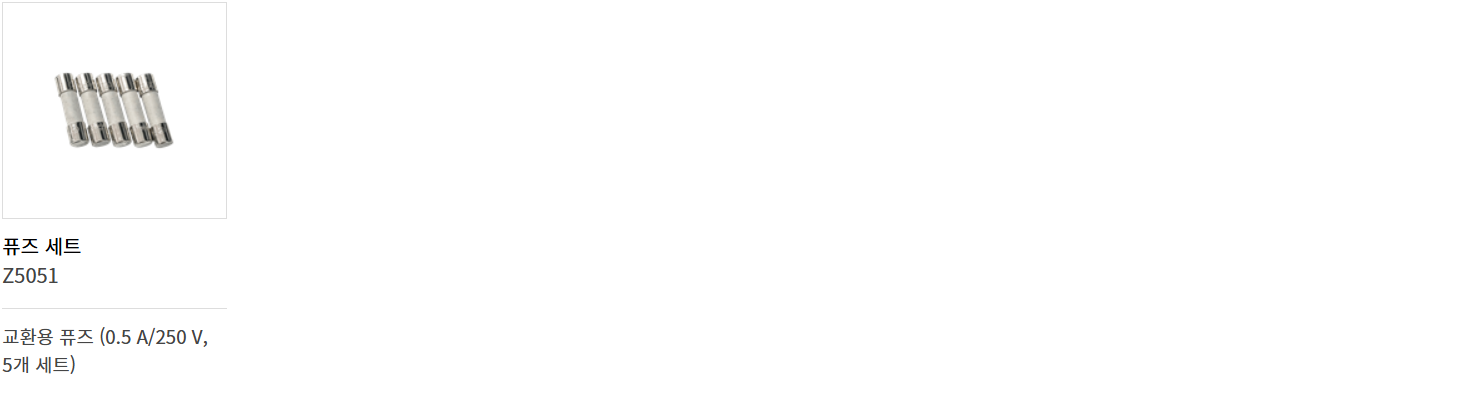

기타
