제품소개

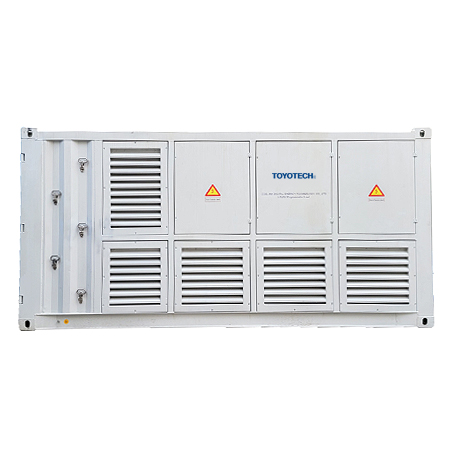

TLB-DC1000V-1500kW-R 프로그래머블 고전압 DC 부하 박스는 주로 DC 전원 공급 장치, 배터리, 데이터 센터 테스트에 사용됩니다.
Main Features
- TLB-DC1000V-1500kW-R 프로그래머블 고전압 DC 부하 박스는 주로 DC 전원 공급 장치, 배터리, 데이터 센터 테스트에 사용됩니다. 저항성 부하를 시뮬레이션하면 발전소 배터리와 같은 DC 전원 공급 장치의 다양한 부하 하에서의 성능을 감지할 수 있습니다. 전력 입력은 서로 다른 부하의 요구를 충족하기 위해 분할된 구성으로 균일하게 최적화됩니다.
- 저항성 부하에는 새로운 전력 소모 부품이 사용되며, 저항기는 열수축 및 스테인리스 스틸 파이프 내부에 밀봉됩니다. 강철 파이프는 외부에 절연 히트싱크로 덮여 있습니다. 우수한 습기 및 부식 저항성, 우수한 열 방출, 높은 절연성, 안전성과 신뢰성을 갖추고 있습니다. 저항기 부품은 높은 전력 밀도, 적열이 없고 독립적인 냉각 팬을 가지고 있어 시스템의 열 방출과 수명을 보장합니다.
- 이 하중은 저항 값을 정확히 제어할 수 없고, 물이 쉽게 끓거나 스케일링되며, 갑작스러운 하중/감축 시험 수행 불가, 제어 난이도 등 방수 시험 시스템의 특성을 극복합니다. 이 제품은 방수 저항기의 업그레이드 제품으로, 높은 안전성, 낮은 유지보수 비용, 낮은 소음, 강력한 과부하 용량을 제공합니다.
- 팬은 축류 팬을 사용하며, 높은 공기 흐름, 고속 속도, 우수한 열 방출, 낮은 소음을 특징으로 합니다.
- 이러한 특징들은 안전성, 신뢰성, 소음 감소 측면에서 수입 제품보다 전체 기계를 우수하게 만듭니다.
Technical Data Sheet
시스템 매개변수 | |
| 모델명 | TLB-DC1000V-1500kW-R 프로그래머블 고전압 직류 부하 장치 |
| 정격 전압 | DC1000V |
| 정격 전력 | 1500kW |
| 전력 단계 | ① 1kW, 2kW, 2kW, 5kW, 10kW, 20kW, 20kW, 40kW, 50kW, 50kW, 100kW ② 1kW, 2kW, 2kW, 5kW, 10kW, 20kW, 20kW, 40kW, 50kW, 50kW, 100kW ③ 1kW, 2kW, 2kW, 5kW, 10kW, 20kW, 20kW, 40kW, 50kW, 50kW, 100kW ④ 1kW, 2kW, 2kW, 5kW, 10kW, 20kW, 20kW, 40kW, 50kW, 50kW, 100kW ⑤ 1kW, 2kW, 2kW, 5kW, 10kW, 20kW, 20kW, 40kW, 50kW, 50kW, 100kW 1. 총 5개 회로, 회로당 300kW(총 11단계) 2. 5개 회로 병렬 연결 시 총전력 1500kW 3. 각 회로는 독립적으로 사용하거나 직렬 및 병렬로 연결하여 사용할 수 있음 |
| 부하 정밀도 | ±5% |
| 표시 정밀도 | 0.5% F.S. |
| 제어 전원 | AC380V/50Hz |
| 연결 방식 | 구리 버스바 연결 |
| 작동 시간 | 연속 작동 시간 > 200시간 |
| 배터리 데이터 표시 | 입력단 배터리의 전압, 전류, 전력 수집 및 표시 |
| 냉각 방식 | 강제 공랭식: 상부 배기(수동으로 배기구 도어를 열어 방열) |
| 제어 방식 | 상위 컴퓨터를 통한 원격 제어 및 화면상 전력 부하 설정(웨이얼화 제공 소프트웨어) |
| 통신 인터페이스 | CAN |
| IP 등급 | 부하 작동부 IP20 |
| 크기 | 약 폭 2.2m × 높이 2.3m × 길이 4.6m |
| 운송 방식 | 크레인 + 지게차 작업 공간 |
| 캐비닛 색상 | 화웨이 그레이 |
| 장비 소음 | 배기구에서 2m 거리 기준 85dB 미만 |
| 캐비닛 구조 | 컨테이너형 밀폐 구조, 상단 접근용 사다리 구비, 흡기구 및 배기구에 보호망과 보호 도어 설치 |
작동 환경 매개변수 | |
| 작동 장소 | 실외 사용 |
| 작동 온도 | -10℃~+50℃ |
| 상대 습도 | ≤95%, 결로 없음 |
| 해발 고도 | ≤2500m |
| 대기압 | 80~106kPa |
