제품소개
AC400V-1200KW 고출력 발전기 시험 부하는 1KW에서 2600KW까지 출력이 넓은 고출력 부하 박스로, 주로 발전소 내 교류 전력 시험에 사용됩니다.
Technical Data Sheet
| 제어 방식 (선택: 현장 또는 원격 방식으로 부하 제어 가능) | |
| 현장 제어 | 부하에는 현장 제어 패널이 장착되어 있으며, 여러 전력 단계를 구분하여 스위치로 부하 투입을 제어하고, 계측기를 통해 시험 매개변수를 표시합니다. |
| 원격 제어 | 원격 제어함의 스위치를 통해 원거리에서 부하 투입을 제어합니다. |
| 제어 방식 인터록 | 시스템에는 두 가지 제어 방식 선택 스위치가 장착되어 있습니다. 한 가지 제어 방식을 선택하면 다른 방식을 통한 조작은 무효화되어, 여러 방식의 동시 조작으로 인한 충돌을 방지합니다. |
| 보호 기능 (아래 보호 기능은 모두 선택 사양이며, 실제 작업 요구에 따라 맞춤 설정 가능) | |
| 과전압 보호 | 부하 입력 전압이 안전 임계값을 초과하면 자동으로 부하를 차단하고 경보를 발생시킵니다. |
| 단락/과전류 보호 | 부하 회로에 차단기와 퓨즈가 장착되어 있으며, 단락 또는 과전류 발생 시 자동으로 부하를 차단합니다. |
| 온도 보호 | 부하 온도가 안전 임계값을 초과하면 자동으로 부하를 차단하고 경보를 발생시킵니다. |
| 팬 풍량/과부하 보호 | 팬 중 어느 하나라도 풍량이 부족하면 자동으로 부하를 차단하고 경보를 발생시킵니다. 팬 중 어느 하나라도 정상적으로 작동하지 않으면 자동으로 부하를 차단하고 경보를 발생시킵니다. |
| 비상 정지 | 수동으로 버튼 하나를 눌러 강제 부하 차단이 가능합니다. 비상 정지 잠금 상태에서는 부하를 투입할 수 없습니다. |
| 보호 스위치 | 일부 보호 기능에는 스위치가 장착되어 있으며, 오경보가 발생하거나 특별한 요구가 있는 경우 해당 보호 기능을 일시적으로 해제할 수 있습니다. |
| 안전 모니터링 | 소프트웨어 표시등을 통해 부하 상태를 직관적으로 모니터링할 수 있으며, 이상 정지 보호가 작동하면 정지 원인을 표시합니다. |

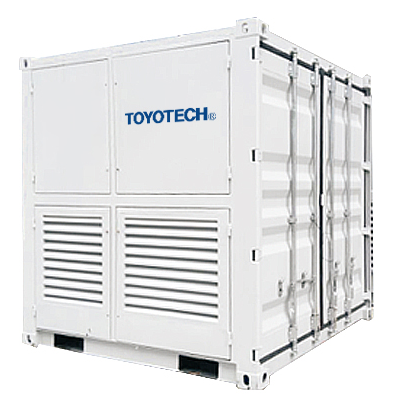

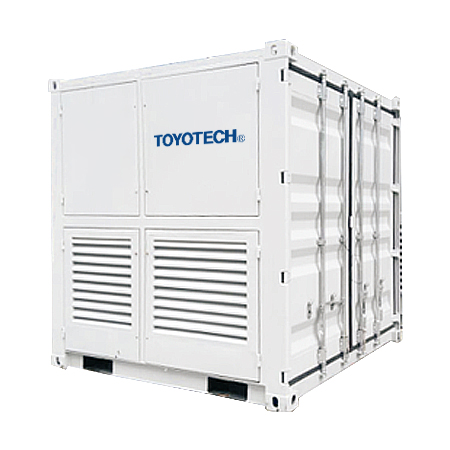

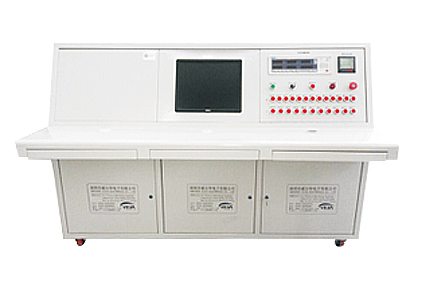

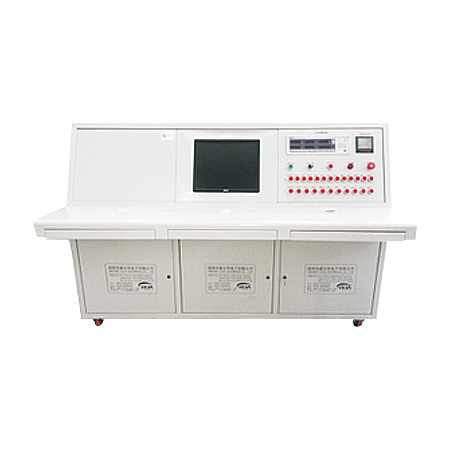

| 기술 매개변수 | 제어 패널 | 제품 사진 | |
| 정격 전압/주파수 | 교류 380V/50Hz |  |  |
| 정격 출력 | 총 출력 1MW~20MW 부하 캐비닛 독립 조립 후 가동 가능 | ||
| 역률 | 0.8~1 | ||
| 단계 조정값 | 10kW~20MW | ||
| 부하 정밀도 | 0.5% | ||
| 표시 정밀도 | 0.5급 | ||
| 작동 전원 | 교류 삼상 380V/50Hz | ||
| 절연 등급 | F급 | ||
| 최대 보호 등급 | 전체 IP55, 풍구 개방 시 일부 전력 부분 IP21, 기타 IP55, 풍구 설치 시 보호 등급 IP55 |  | |
| 작동 방식 | 연속 작동 | ||
| 냉각 방식 | 강제 공랭식, 하부 흡기, 상부 배기 | ||
| 기계 구조 | 표준 캐비닛 구조, 운송 편리 | ||
| 운송 | 캐비닛 상단에 인양 고리 설치 | ||
| 캐비닛 크기 | 20피트 또는 40피트 캐비닛 | ||
| 작동 온도 | -10℃~+50℃ | ||
| 상대 습도 | ≤95% | ||
| 해발 고도 | ≤2,500m | ||
| 대기압 | 86~106kPa | ||
하중 설계가 표준을 채택한다
- 강철 해상 선박 분류 및 건조법 2009, 4부 2장 14절: 교류 고전압 전기 설비
- GB/T 13032 해양 디젤 발전기 세트에 대한 일반 기술 요구 사항
- GB/T 11022 고전압 스위치 및 제어 장비 표준 공통 기술 요구사항
- GJB 202A 선상 전력 배분 및 제어 장치에 대한 일반 사양
- GB/T 3181 페인트 필름 컬러 표준 샘플
- GB/T 2820.8 왕복 내연기관으로 구동되는 교류 발전기 세트
- GB/T 2820.5 "왕복 내연기관으로 구동되는 교류 발전기 세트 5부: 발전기 세트
- GJB 235A "군용 AC 이동식 발전소 일반 사양"
- GJB 1488 "군용 내연기관 발전소의 일반 시험 방법"
- JB/T 10303 "전력 주파수 디젤 발전기 세트의 기술 조건"
- GB 14711 "소형 및 중형 회전 모터의 안전 요구사항."
- IEC60298. DL404, GB3906-1991 "3-35 kV AC 금속 밀폐형 스위치기어"
제어 설계

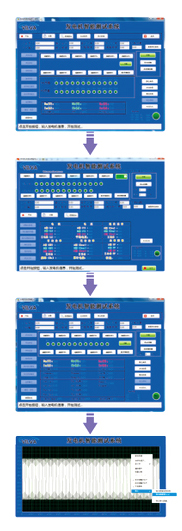

적재 상자는 수동 제어와 컴퓨터 원격 제어로 나뉩니다. 부하 박스 앞문이 열리면 수동 조작판이 연동됩니다. 조작자는 수동 제어판에서 전력 공급을 수행하고 실시간 데이터(전압, 전류, 능동 전력, 무효 전력, 외관 전력, 전력률, 전원 공급 주파수)를 읽을 수 있습니다. 컴퓨터 원격 제어는 수동 로딩 또는 자동 로딩으로 설정할 수 있습니다. 컴퓨터 인터페이스는 전원 버튼(표시등이 있는 버튼)을 제공하며 테스트 데이터를 표시하고 기록을 생성합니다. 컴퓨터를 작동시킬때, 수동 제어판에도 부하 레벨에 대응하는 표시등이 표시됩니다.
건연 합금 저항기 소개
저항성 부하 모듈은 여러 개의 특수 제작 합금 저항기를 연결하여 만들어집니다. 전력 소산 부품인 합금 저항기는 특수 합금을 가공하여 제조되며, 외부 히트싱크와 절연 매체가 중앙을 채웁니다. 저항기는 부하 시험 요구를 충족하기 위해 내부에 캡슐화되어 있습니다. 합금 저항기는 우수한 절연 특성, 높은 열 방출, 균일한 열 전도, 작동 온도가 설계 온도의 3분의 1에 불과하고, 낮은 온도 드리프트, 안정적인 저항, 장기 작동 시 적열이 발생하지 않습니다. 또한 산성 및 알칼리 저항성, 염분 분무기 저항성, 방비, 습기, 부식 저항 특성을 갖추고 있어 전천후 사용에 적합합니다.
건식 연소 합금 저항기의 구조
(1) 건식 소성 합금 저항 와이어 재료는 니켈-크롬 합금(NiCr6023)으로, 내열성(최대 1260°℃까지 작동), 안정적인 전기적 특성을 가지며, 온도 드리프트 계수(1*10-6/°C)를 가집니다.
(2) 건소성 합금 저항기 외부 튜브는 높은 신장성과 산화 저항성을 가진 304(1Cr18Ni9Ti)를 사용하며, 충전재는 전기용 산화마그네슘 분말(Sg-9)입니다. 배선 나사와 고정 나사는 내식성 및 고온 스테인리스 스틸 304(0Cr18Ni9)로 제작되었습니다.
(3) 히트 싱크는 스테인리스 스틸 304 재질로 만들어졌으며, 높이는 7±(0.1) mm, 두께는 0.4 (±0.1) mm입니다.
