제품소개

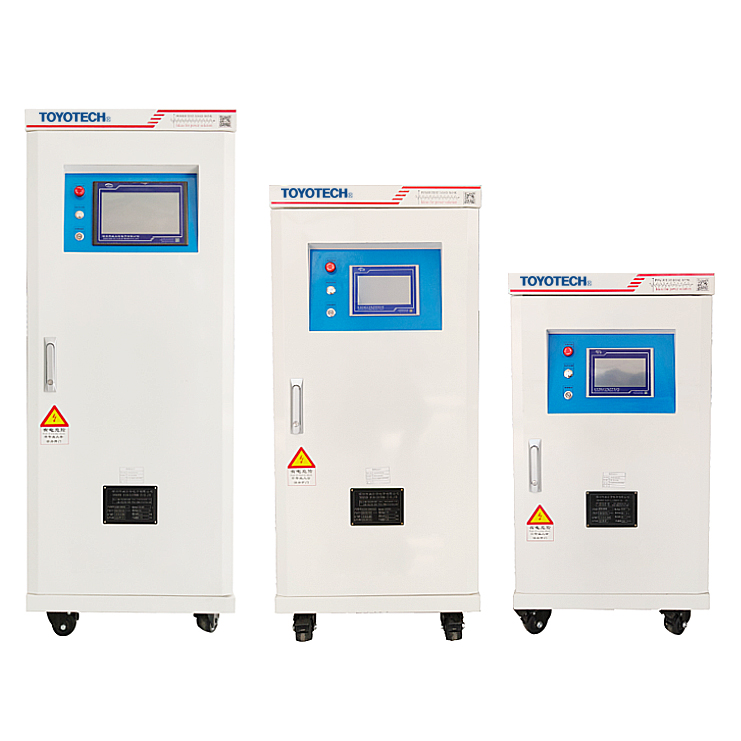

TLB-RL/RC 교류 단상/삼상 저항·유도·용량성 부하 장치로, 전력 입력은 단계별 조합 제어 방식을 채택하고 통합 단계별 전력 투입 방식을 적용하여 급격한 부하 투입/차단을 지원합니다. 저항 부하는 에너지 소비형 작동 모드를 채택하고 강제 공랭식 냉각 방식을 적용하여 정전력 방전의 신뢰성을 크게 보장합니다. 신형 전력 소모 부품은 자체 지식재산권을 보유하고 있으며, 전력 밀도가 높고 적열 현상이 없습니다. 과열 자동 보호 기능을 갖추고 있어 팬이 작동하지 않는 예기치 못한 상황에서도 과열 및 소손이 발생하지 않으며, 안전성과 수명이 깁니다. 유도성 부하 리액터는 고성능 방향성 규소강 적층판을 사용합니다. 모든 절연 재료 및 전자선은 F/H 등급을 사용합니다. 국가 표준 요구사항에 따라 제조되어 손실이 적고, 절연성이 우수하며, 방열성이 좋고, 부식 방지 및 안전성이 우수합니다. 용량성 부하는 GB/T3667-2005 인증을 받은 표준 CBB 커패시터를 사용하며, 크기가 작고 무게가 가벼우며 전기적 성능이 우수하고 손실이 적습니다. 또한 우수한 자기 회복(SH) 특성을 갖추고 있으며, 내부에 압력식 방폭 장치가 있어 장시간 부하 인가 시험 과정에서도 커패시터의 내충격성에 변화가 발생하지 않습니다. 전체 장비는 모듈식 설계를 채택하여 조작이 간단하고 유지보수가 편리합니다. 고객 요구에 따라 전압, 전류 등의 매개변수를 측정할 수 있으며, 대전력 교류 전원 장비에 과학적인 검사 수단을 제공합니다. 인버터, UPS 전원, 발전기 세트 등의 장비에 대한 부하 검사 요구를 충족하며, 생산 작업장, 실험실, 설치 및 시운전, 연구개발에 필요한 필수 검사 도구입니다.
- 제품 분류: 에너지 소비 부하
- 제품 사양: TLB-RL/RC AC 단상/3상 유도/저항/정전용량 부하 박스
- 제품 개요: TLB-RL/RC AC 단상/3상 유도/저항/정전용량 부하 박스. 전원 입력은 분할 결합 제어, 통합 분할 전원 입력, 갑작스러운 추가/하산 지원, 저항성 부하 모드 작동
Main Features
- 팬은 소형 축류 팬을 사용하며, 풍량이 크고 방열성이 우수하며 소음이 적은 특징을 갖추고 있습니다.
- 온도 과열 자동 경보 및 보호 기능을 갖추고 있습니다. 특수한 원인으로 과열이 발생하면 자동으로 부하를 차단하여 사용 안전을 보장합니다.
- 부하 투입 시 팬이 자동으로 작동하고, 부하 차단 후에는 팬이 지연 정지합니다.
- 자체 개발한 신형 전력 소모용 금속 저항기는 전력 밀도가 높고 적열 현상이 없으며 수명이 깁니다.
- 통신 인터페이스: 이더넷, RS-485 인터페이스 예비 제공, Modbus-RTU 규격 준수. 사용자가 직접 소프트웨어를 개발할 수 있습니다.
- 소프트웨어에서 필요한 부하 전력값 등을 설정할 수 있으며, 필요한 전력 단계에 따라 자동으로 계산하고 부하를 투입합니다. ON/OFF 스트레스 테스트를 수행할 수 있으며, 실시간 데이터 기록 및 고장 조회가 가능합니다.
Technical Data Sheet
| Model | Rated power (kw) | Rated voltage (V) | Looding resolution (kw) | Working powersuply (V) | Box size (가로×깊이×높이, mm) | Inletand outletdirection |
| TLB-RL 교류 단상 저항·유도성 부하 | ||||||
| TLB-AC220V-3KW-RL | 3 | 220 | 0.01 | 단상 220Vac | 600×750×980 | 하부 유입·상부 배출 |
| TLB-AC220V-6KW-RL | 6 | 220 | 0.01 | 600×750×1332 | 하부 유입·상부 배출 | |
| TLB-AC220V-10KW-RL | 10 | 220 | 0.1 | 600×750×1332 | 하부 유입·상부 배출 | |
| TLB-AC220V-20KW-RL | 20 | 220 | 0.1 | 600×750×1555 | 하부 유입·상부 배출 | |
| TLB-AC220V-30KW-RL | 30 | 220 | 0.1 | 600×1000×1555 | 하부 유입·상부 배출 | |
| TLB-RL 교류 삼상 저항·유도성 부하 | ||||||
| TLB-AC380V-3KW-RL | 3 | 380 | 0.01 | 단상 220Vac | 600×750×1110 | 하부 유입·상부 배출 |
| TLB-AC380V-6KW-RL | 6 | 380 | 0.01 | 600×750×1332 | 하부 유입·상부 배출 | |
| TLB-AC380V-12KW-RL | 12 | 380 | 0.1 | 600×750×1554 | 하부 유입·상부 배출 | |
| TLB-AC380V-24KW-RL | 24 | 380 | 0.1 | 800×900×1554 | 하부 유입·상부 배출 | |
| TLB-AC380V-33KW-RL | 33 | 380 | 0.1 | 600×750×1554 | 하부 유입·상부 배출 | |
| TLB-AC380V-63KW-RL | 63 | 380 | 0.1 | 1000×1000×1750 | 하부 유입·상부 배출 | |
| TLB-AC380V-108KW-RL | 108 | 380 | 0.1 | 1000×1400×1750 | 하부 유입·상부 배출 | |
| TLB-AC380V-153KW-RL | 153 | 380 | 0.1 | 1000×1400×1750 | 하부 유입·상부 배출 | |
| TLB-AC380V-213KW-RL | 213 | 380 | 0.1 | 삼상 380Vac | 1000×1600×2200 | 하부 유입·상부 배출 |
| TLB-AC380V-303KW-RL | 303 | 380 | 0.1 | 1100×2000×2200 | 하부 유입·상부 배출 | |
| TLB-AC380V-408KW-RL | 408 | 380 | 0.1 | 1300×2100×2200 | 하부 유입·상부 배출 | |
| TLB-AC380V-510KW-RL | 510 | 380 | 0.1 | 1300×2300×2200 | 하부 유입·상부 배출 | |
| TLB-AC380V-1020KW-RL | 1020 | 380 | 0.1 | 2000×3000×2200(조립형) | 하부 유입·상부 배출 | |
| TLB-AC380V-1530KW-RL | 1530 | 380 | 0.1 | 2000×4000×2200(조립형) | 하부 유입·상부 배출 | |
| TLB-AC380V-2010KW-RL | 2010 | 380 | 0.1 | 2000×5000×2438(조립형) | 하부 유입·상부 배출 | |
| TLB-RC 교류 단상 용량성 부하 | ||||||
| TLB-AC220V-3KW-RC | 3 | 220 | 0.01 | 단상 220Vac | 600×750×980 | 하부 유입·상부 배출 |
| TLB-AC220V-6KW-RC | 6 | 220 | 0.01 | 600×750×1332 | 하부 유입·상부 배출 | |
| TLB-AC220V-10KW-RC | 10 | 220 | 0.01 | 600×750×1332 | 하부 유입·상부 배출 | |
| TLB-AC220V-20KW-RC | 20 | 220 | 0.01 | 600×750×1555 | 하부 유입·상부 배출 | |
| TLB-AC220V-30KW-RC | 30 | 220 | 0.01 | 800×1000×1555 | 하부 유입·상부 배출 | |
| TLB-RC 교류 삼상 용량성 부하 | ||||||
| TLB-AC380V-12KW-RC | 12 | 380 | 0.1 | 단상 220Vac | 600×750×1320 | 하부 유입·상부 배출 |
| TLB-AC380V-24KW-RC | 24 | 380 | 0.1 | 600×750×1554 | 하부 유입·상부 배출 | |
| TLB-AC380V-33KW-RC | 33 | 380 | 0.1 | 600×750×1554 | 하부 유입·상부 배출 | |
| TLB-AC380V-63KW-RC | 63 | 380 | 0.1 | 600×1000×1554 | 하부 유입·상부 배출 | |
| TLB-AC380V-108KW-RC | 108 | 380 | 0.1 | 800×900×1850 | 하부 유입·상부 배출 | |
| TLB-AC380V-153KW-RC | 153 | 380 | 0.1 | 1000×1100×1850 | 하부 유입·상부 배출 | |
| TLB-AC380V-213KW-RC | 213 | 380 | 0.1 | 삼상 380Vac | 1000×1300×1950 | 하부 유입·상부 배출 |
| ■ 특수 사양은 고객 요구에 따라 맞춤 제작할 수 있습니다.(전압, 전력, 크기) / 맞춤 제작 모델은 제작 기간이 다소 길어집니다. | ||||||
- 제어 방식: 현장 터치스크린 및 원격 제어, 모바일 앱(APP)
- 표시 매개변수: 전압, 전류, 유효전력, 주파수, 전력량 등
- 부하 정밀도: -5%~+2%
- 표시 정밀도: 0.5%
- 보호 기능: 과전압, 과전류, 과열, 팬 상순 보호
