제품소개

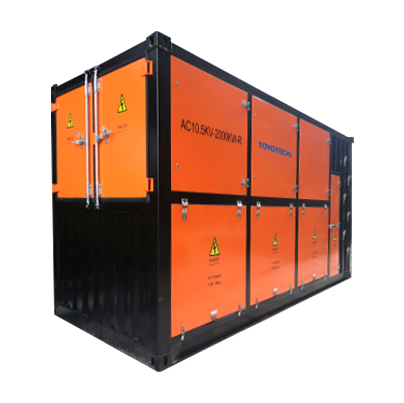

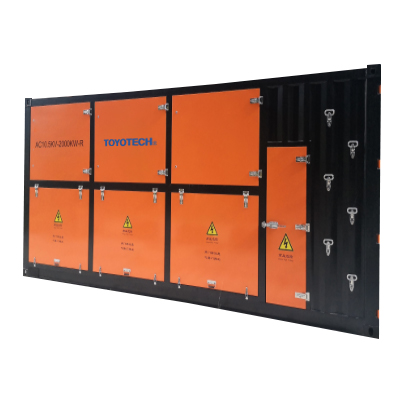

TLB-10.5KV-2000KW 고압 대용량 저항 부하함은 전압 범위가 0-10.5KV이며, 출력은 최대 2000KW까지 가능합니다. 주로 발전기 세트 등의 교류 전원에 대한 시험에 사용됩니다. 전압 범위는 10-35KV, 출력은 최대 1MW-10MW까지 가능하며, 발전기 세트의 부하 시험 및 저항성 부하를 모사하여 다양한 부하 조건에서 발전기 세트 전원의 성능을 시험할 수 있습니다. 전력 투입은 일괄적으로 최적화된 단계별 방식을 채택하여 다양한 부하 요구에 대응합니다. 전용 일체형 케이스 설치 방식을 채택하고, 표준 크레인 인양 및 운송이 편리합니다. 케이스 외부는 선박용 내후성 도료를 도장하여 방청, 방염, 방수 및 부식 방지 기능을 갖추었으며, 내부에는 고온 내유 도료를 도장하고 내부 지지대는 열간 아연도금 처리하여 보호 등급은 IP56에 달합니다. 실내, 실외, 해상, 선박 등 다양한 현장 시험에 적합합니다.
Main Features
- 시리즈화된 대용량 부하함 제품은 100KW-6000KW 범위의 출력을 지원
- 네트워크화된 시스템으로 원격 모니터링 및 부하 병렬 운전 가능
- 자동화 시스템으로 자동 시험 과정을 완료하고 시험 결과를 자동으로 출력
- 맞춤형 서비스를 통해 고객 요구에 따라 맞춤 설계/생산 가능
- 모듈화 설계로 부하 시험 시스템의 신뢰성 및 유지보수성 향상
Technical Specifications
- 부하 인가 방식: 단계별 설정. 로컬 패널 버튼식 접촉기 및 원격 상위 컴퓨터 제어(두 제어 방식은 상호 인터록 연동), 최소 부하 단계는 1KW이며, 1KW부터 최대 부하까지 1KW 단위로 연속 조정 가능(고객의 다양한 요구에 따라 맞춤 제작 가능)
- 표시 방식: 3상 종합 전력계 표시: 전압, 전류, 유효전력, 역률, 전압 주파수. 해당 상위 컴퓨터 소프트웨어를 통해 통신 인터페이스로 데이터 모니터링이 가능하며, 인쇄 지원
- 부하 보호: 과전압, 저전압, 과전류, 과부하, 과열, 팬 고장 자동 부하 차단 등의 보호 기능을 갖추며, 최대 8개의 정전 보존형 고장 기록 지원
- 측정 정밀도: ≤5%
- 배기 방식: 흡기 및 배기 방향: 수평 흡기, 상부 배기
- 연속 운전 시간: >200h
- 절연 등급: F급
- 내진 등급: VIII급
- 해발 고도: ≤2000mm
- 상대 습도: 95% 이하, 결로 없음
- 주위 온도: -10~+55℃
부하 설계 적용 기준
- 강재 해상 인장 및 건조 규정 2009 제4권 제2장 제14절: 교류 고압 전기 장치
- GB/T 13032 선박용 디젤 발전기 세트 일반 기술 조건
- GB/T 11022 고압 개폐 장치 및 제어 장치 표준의 공통 기술 요구사항
- GJB 202A 함정용 배전 장치 및 제어 장치 일반 규정
- GB/T 3181 도료 색상 표준 견본
- GB/T 2820.8 왕복식 내연기관 구동 교류 발전기 세트
- GB/T 2820.5 《왕복식 내연기관 구동 교류 발전기 세트 제5부: 발전기》
- GJB 235A 《군용 교류 이동 발전소 일반 규정》
- GJB 1488 《군용 내연기관 발전소 일반 시험 방법》
- JB/T 10303 《공업용 디젤 발전기 세트 기술 조건》
- GB 14711 《중소형 회전 전기기기의 안전 요구사항》
- IEC60298、DL404、GB3906-1991 "3~35 kV 교류 금속 폐쇄 개폐 장치

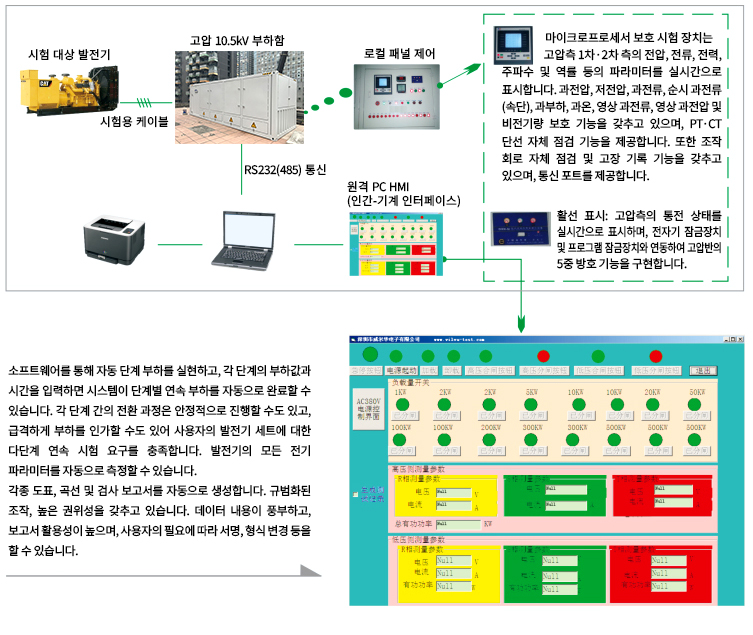

단독 시험

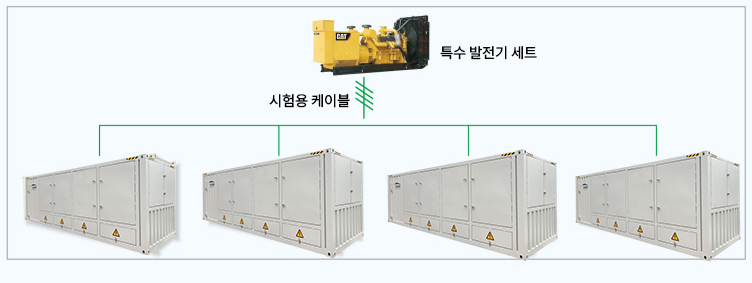

병렬 운전 시험
