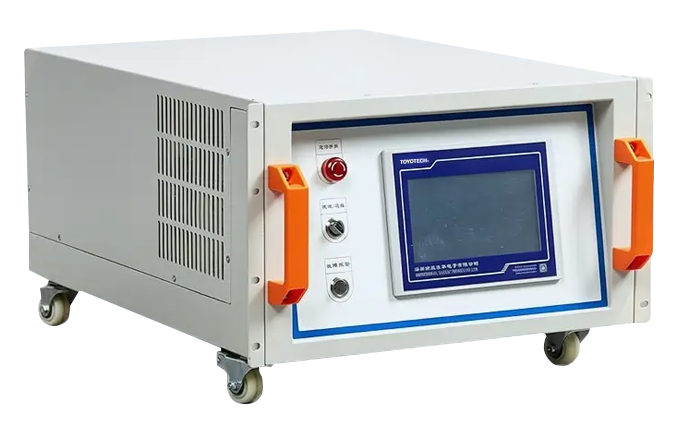

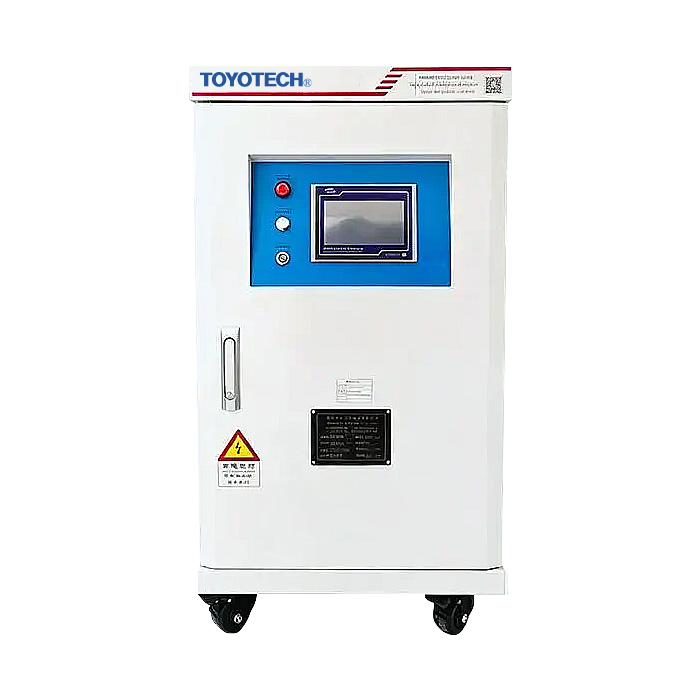

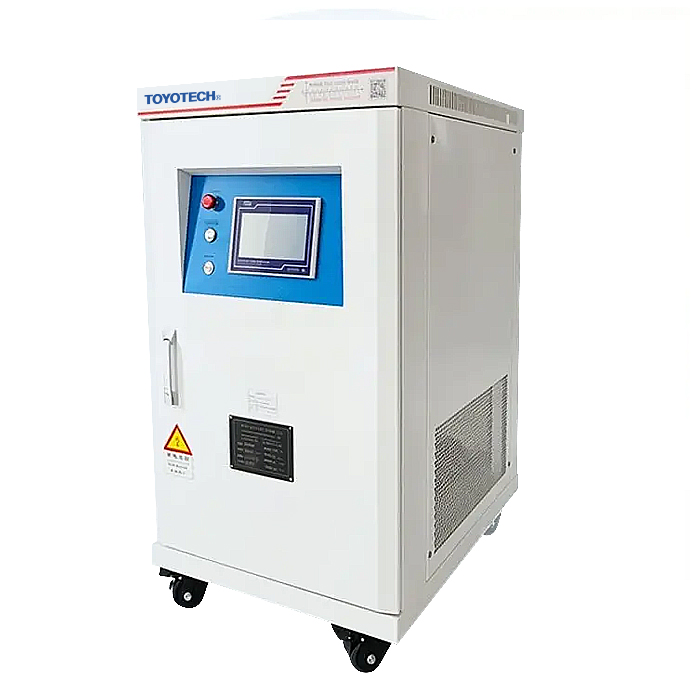

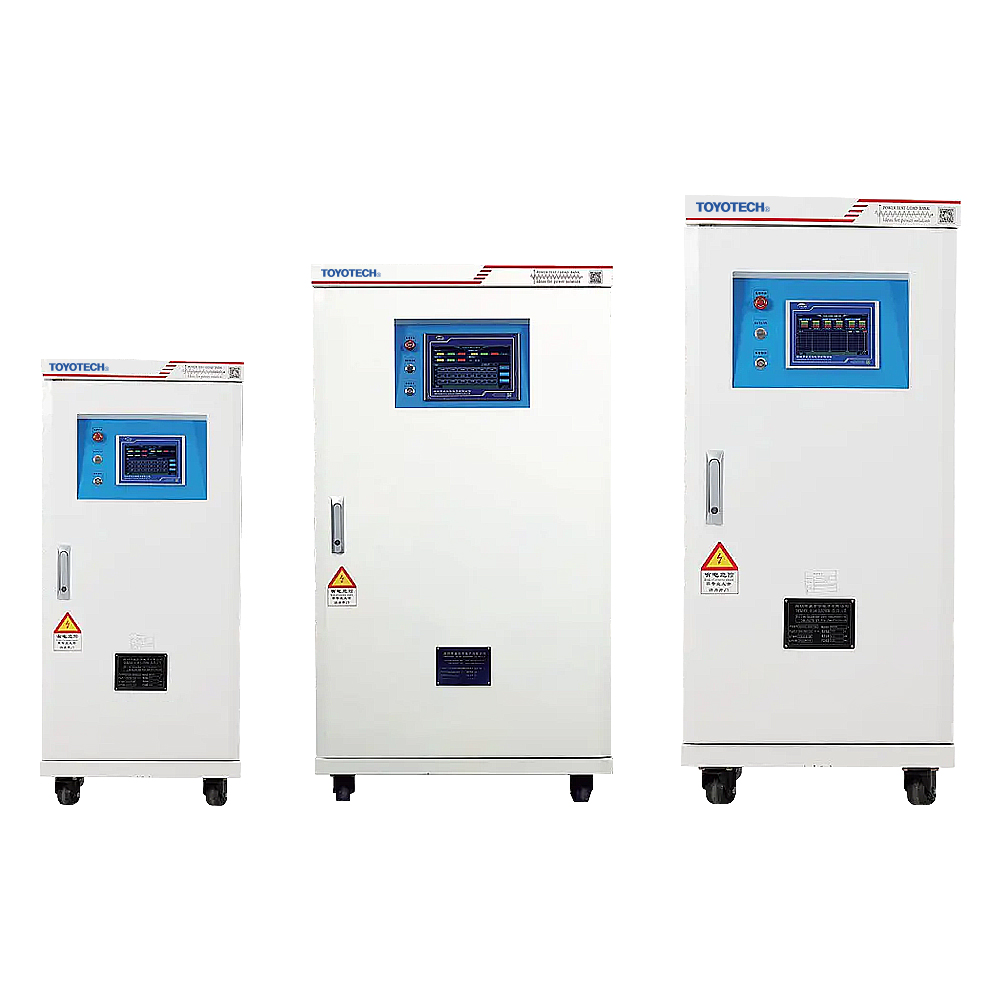

TLB-R AC

TLB-R AC 단상/3상 순수 저항성 부하 장치(Load Bank)는 전력 입력 시 단계별 조합 제어 방식을 채택하여 정밀한 전력 조절이 가능하며, 급격한 부하 변동(부하 투입 및 차단)을 지원합니다. 본 장치는 에너지 소비형 부하 방식을 사용하고 강제 공랭식 냉각 구조를 갖추어 안정적인 정전력 방전 성능을 보장합니다. 독자적인 지식재산권을 보유한 신형 전력 소모 부품을 사용하여 전력 밀도가 높으며, 고온 시에도 적열(red-hot) 현상이 발생하지 않습니다.  또한 자동 과열 보호 기능이 탑재되어 있어 팬 미작동 등 예기치 못한 상황에서도 과열 및 소손을 방지하며, 안전성과 내구성이 뛰어납니다.

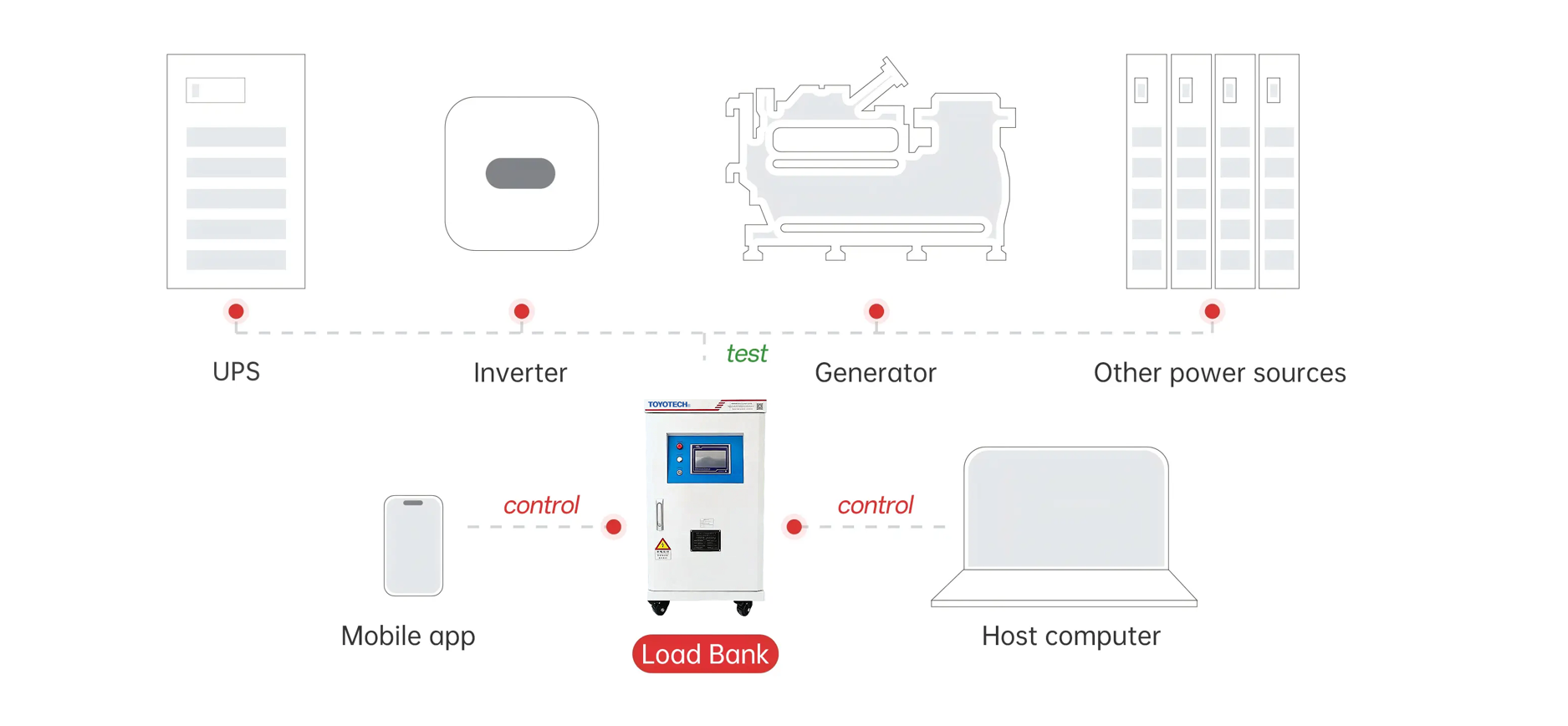

모듈형 설계로 제작되어 조작 및 유지보수가 간편합니다. 고객 요구 사항에 따라 전압, 전류 등 다양한 매개변수를 측정할 수 있어 대용량 AC 전력 장비에 대한 과학적인 검사 방법을 제공하며, 인버터, UPS(무정전 전원 장치), 발전기 세트 등의 전 부하(full-load) 테스트를 완벽하게 수행합니다. 생산 현장, 실험실, 설치 및 시운전, 그리고 연구 개발 분야에서 필수적인 테스트 장비입니다.

Main Features

• 소형 축류 팬을 채택하여 풍량이 크고 방열 성능이 우수하며 소음이 적습니다.
• 3상 전원 팬은 상 불일치(결상/역상) 보호 및 팬 속도 조절 기능을 갖추고 있습니다.
• 과열 보호 및 자동 경보 기능을 탑재하여, 이상 원인으로 과열이 발생할 경우 자동으로 부하를 차단해 안전한 사용을 보장합니다.
• 부하가 인가되면 팬이 자동으로 작동하고, 부하가 제거되면 자동으로 정지합니다.
• 독자 개발한 신형 합금 저항기를 사용하여 전력 밀도가 높고 적열(red heat) 현상이 없으며 수명이 깁니다.
• 통신 인터페이스: 이더넷(Ethernet) 지원 및 RS-485 인터페이스(Modbus-RTU 프로토콜) 예비 탑재(사용자자체 소프트웨어 개발용).

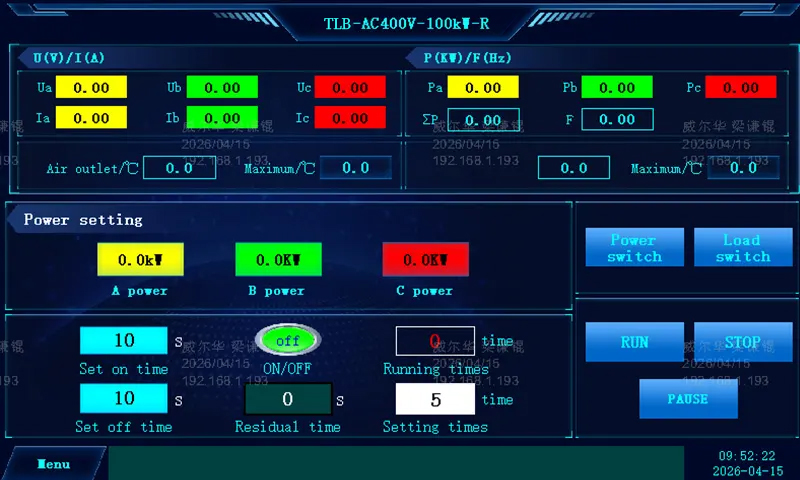

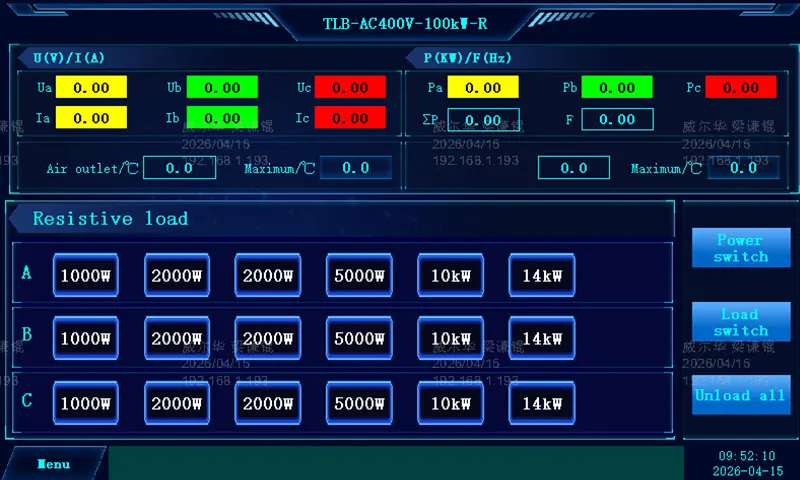

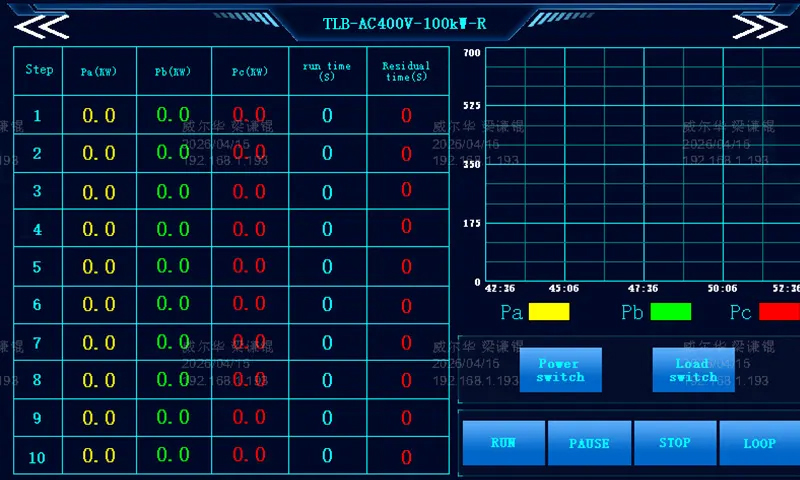

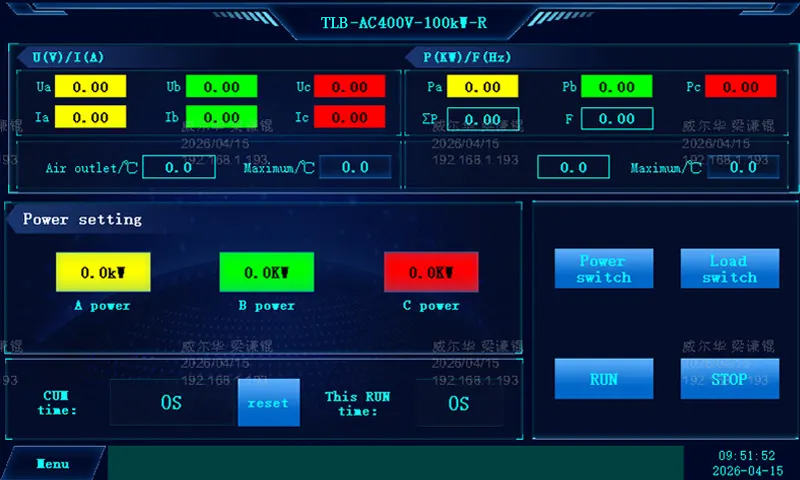

• 소프트웨어를 통해 부하 전력값을 설정하고 필요한 전력 수준을 자동으로 계산 및 인가할 수 있으며, ON/OFF 스트레스 테스트 수행 및 실시간 데이터 기록, 고장 내역 조회가 가능합니다.

Technical Data Sheet

Model	Rated power (kw)	Rated voltage (V)	Looding resolution (kw)	Working power supply (V)	Box size  (W x D x H, mm)	Inlet and outlet directio	Weight  (kg)
AC single-phase pure resistive load(R)
TLB-AC220V-3KW-R	3	220	0.01	Single-phase 220Vac	484 x 600 x 266	Back out	20
TLB-AC220V-6KW-R	6	220	0.01		484 x 600 x 266	Back out	25
TLB-AC220V-10KW-R	10	220	0.1		484 x 600 x 356	Top out	50
TLB-AC220V-20KW-R	20	220	0.1		600 x 750 x 1115	Top out	60
TLB-AC220V-30KW-R	30	220	0.1		600 x 750 x 1335	Top out	85
AC single-phase dual-voltage pure resistive load(R)
TLB-AC110/220V-3KW-R	3	110/220 Dual voltage switching	0.01	Single-phase 220Vac	484 x 600 x 266	Back out	25
TLB-AC110/220V-6KW-R	6		0.01		484 x 600 x 266	Back out	30
TLB-AC110/220V-10KW-R	10		0.1		600 x 750 x 980	Top out	55
TLB-AC110/220V-20KW-R	20		0.1		600 x 750 x 1115	Top out	70
TLB-AC110/220V-30KW-R	30		0.1		600 x 750 x 1335	Top out	90
AC three-phase pure resistive load(R)
TLB-AC380V-3KW-R	3	380	0.01	Single-phase 220Vac	484 x 600 x 266	Back out	20
TLB-AC380V-6KW-R	6	380	0.01		484 x 600 x 266	Back out	30
TLB-AC380V-12KW-R	12	380	0.1		600 x 750 x 980	Top out	50
TLB-AC380V-24KW-R	24	380	0.1		600 x 750 x 1335	Top out	85
TLB-AC380V-33KW-R	33	380	0.1		600 x 1000 x 1341	Top out	120
TLB-AC380V-63KW-R	63	380	0.1		600 x 1000 x 1332	Top out	170
TLB-AC380V-108KW-R	108	380	0.1		800 x 1000 x 1778	Top out	250
TLB-AC380V-153KW-R	153	380	0.1		800 x 1000 x 1778	Top out	350
TLB-AC380V-213KW-R	213	380	0.1		900 x 1000 x 1778	Top out	450
TLB-AC380V-303KW-R	303	380	0.1	Three-phase 380Vac	1000 x 1100 x 2000	Top out	550
TLB-AC380V-408KW-R	408	380	0.1		1200 x 1200 x 2000	Top out	650
TLB-AC380V-510KW-R	510	380	0.1		1200 x 1200 x 2200	Top out	700
TLB-AC380V-1020KW-R	1020	380	1		1200 x 2400 x 2200	Top out	1500
TLB-AC380V-1530KW-R	1530	380	1		2000 x 3500 x 2200	Top out	2500
TLB-AC380V-2010KW-R	2010	380	1		2000 x 4000 x 2200	Top out	3500
TLB-AC380V-3000KW-R	3000	380	1		2000 x 6000 x 2200	Top out	4000
■ 고객의 요구 사항에 따라 특수 사양을 맞춤 제작할 수 있습니다. (전압, 출력, 스텝, 크기, 디스플레이 등 맞춤형 모델은 제작 기간이 다소 길어질 수 있습니다).
